Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
Beschreibung
- Glasfaserverstärktem Polyester
- schwerbrennbar
- schlagfest
Alleinstellungsmerkmale
- Modernes, praxisgerechtes Design
- Auf Wunsch Unterputz-Deckel mit rostfreiem Stahlblech

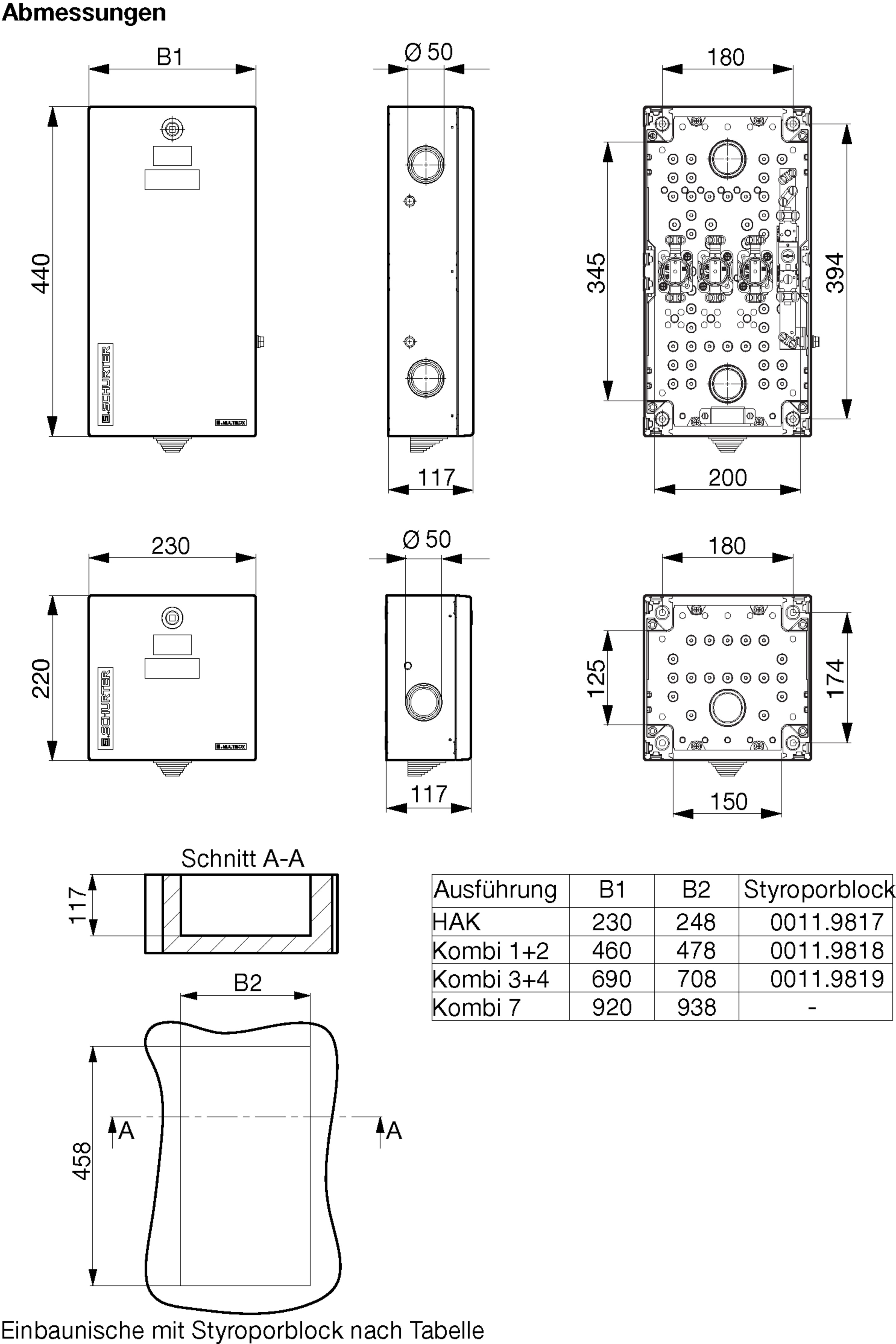

- Dank nur 117mm Einbautiefe und isolierendem Material wird bei Unterputz-Montage die isolierte Gebäudehülle kaum geschwächt
- Für Minergie-Standard geeignet
Merkmale

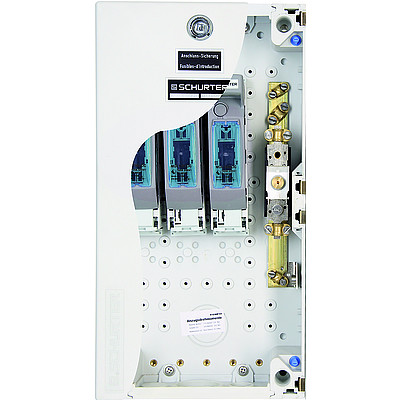

- Mit 3 x 1-poligen NH-Sicherungslasttrennschalter
- Riegelverschluss (4-kant mit Schlitz, 8mm)
- Berührungsschutz mit 2-teiliger, transparenter und plombierbarer Abdeckung
- Neutralleitertrenner für Übergang von Schema TN-C auf TN-S
- Neutralleitertrenner Trennstück selbstöffnend beim lösen der Trennschraube
- Spannungsprüfung nur möglich bei Verwendung von NH-Sicherungen mit nicht isolierten Grifflaschen
- Fassadenkastenkombination möglich
- Montageart aufputz / unterputz
Bemessungsstrom Ie
160 A @ 500 VAC
125 A@ 690 VAC
Bemessungsspannung Ue
690 VAC
Bemessungs-Isolationsspannung Ui
1000 VAC
Bemessungs-Betriebsfrequenz fe
50 Hz
NH-Sicherungseinsätze mit Schraubanschluss für Kabelschuh
M8
NH-Sicherungseinsätze mit Doppelbriden
6 - 70 mm²
Sicherungseinsatz
DIN 00
Bemessungsstrom Ie
160 A @ 500 VAC
125 A@ 690 VAC
Bemessungsspannung Ue
690 VAC
220 VDC
Bemessungs-Isolationsspannung Ui
1000 VAC
Bemessungs-Betriebsfrequenz fe
50 Hz
Bemessungs-Stossspannungsfestigkeit Uimp
8 kV
Bedingter Bemessungskurzschlussstrom
80 kA␠ @ 500 VAC
50 kA␠ @ 690 VAC
␠
Bemessungs-Stossspannungsfestigkeit Uimp
8 kV
Bedingter Bemessungskurzschlussstrom
50 kA @ 500 VAC
Bemessungskurzzeitstromfestigkeit mit Sicherungseinsätzen
20 kA␠ @ 500 VAC
Zulässige Umgebungstemperatur
-25 °C bis +40 °C gemäss IEC 61439
Schutzart bei geschlossenem Gehäuse
IP54
Neutralleitertrenner mit Briden
6 - 70 mm²
Erdanschluss Bride
6 - 70 mm²
Doppelklemme
6 - 50 mm²
Aussenerdanschluss
M8
Gebrauchskategorie AC
AC-23B @ 400 VAC
AC-22B @ 500 VAC
AC-21B @ 690 VAC
Gebrauchskategorie DC
DC-22B @ 220 VDC
Bemessungsleistungsabgabe ohne NH-Sicherungseinsätze bei Ith
2.3 W
Max. zulässige Bemessungsleistungsabgabe der NH-Sicherungseinsätze
12.0 W
Schutzart
IP20
Mechanische Lebensdauer
1400 Steckzyklen
Elektrische Lebensdauer
200 Steckzyklen
Umgebungstemperatur Tu **)
-40 °C bis +55 °C
**) ab 30°C ist eine Reduzierung des Bemessungsbetriebsstromes erforderlich
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: Multibox
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...
Montageanleitungen

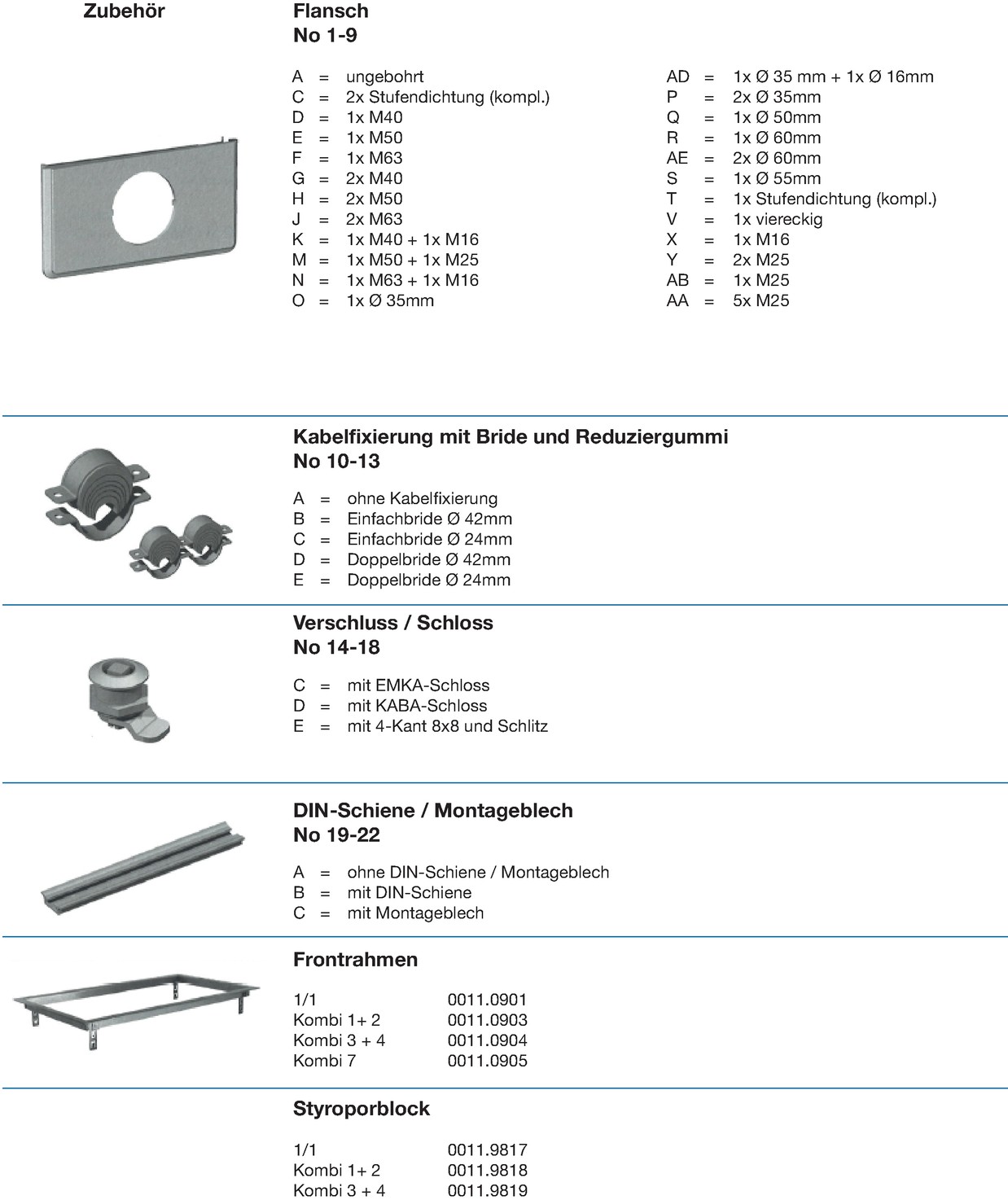

| 1. Abdeckplatten 2-teilig, transparent und plombierbar 2. NH-Sicherungslast-trennschalter 3. Aufklappbares Fenster 4. Innere Abdeckungen 5. Verschiedene Anschlussvarianten•Schelle•Kabelschuh M8•Doppelklemmen 6. 4-kant-Schloss 7. Neutralleitertrenner für TN-S/TN-C 8. Beschriftungsstreifen 9. Aussenerdanschluss (optional) 10. Kabelfixierung (optional) 11. Frontrahmen für UP-Montage |

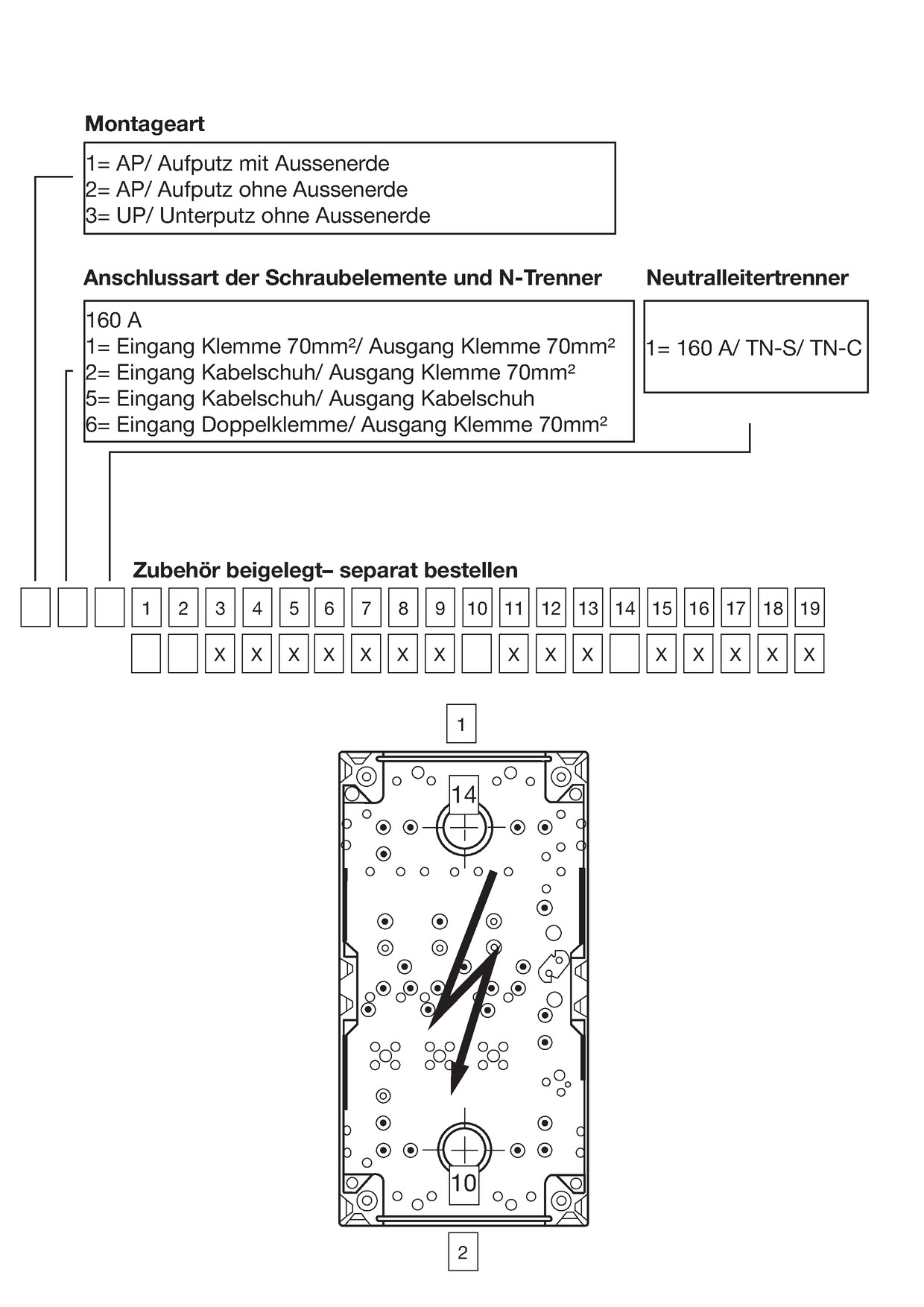

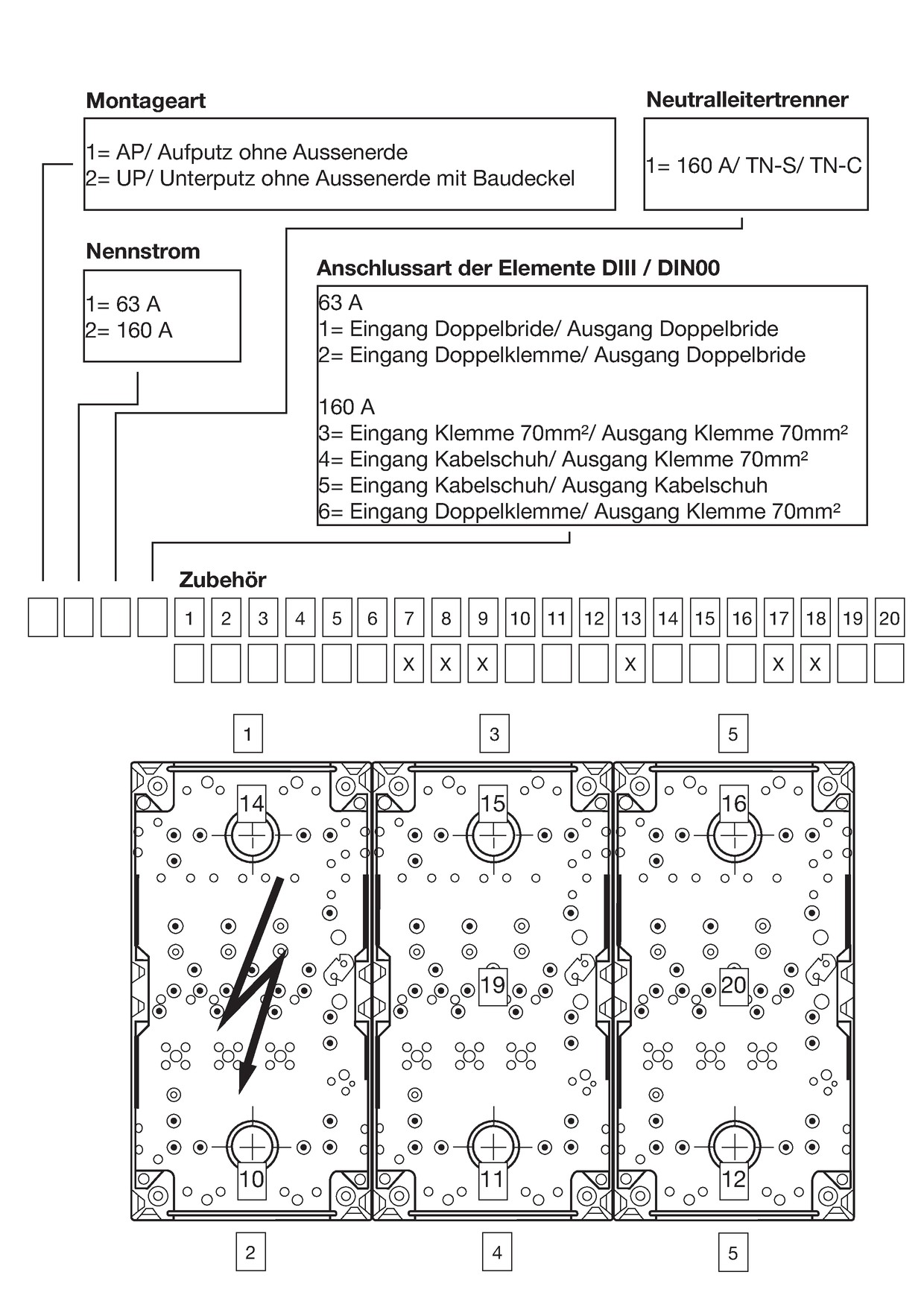

Kurze Variantentabelle MULTIBOX 160A Öffne vollständige Tabelle MULTIBOX 160A
| Bezeichnung | Klemme |
Bestell-Nummer
|
E-Nr. | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTIBOX AP HAK 160A DIN00+0+E | Bride | 0009.5165 | 131DDAA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX AP HAK 160A DW DIN00+0+E | Doppelklemme | 0009.5167 | 161DGAA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX UP HAK 160A DIN00+0 | Bride | 0009.5166 | 331QQBA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX UP HAK 160A DW DIN00+0 | Doppelklemme | 0009.5168 | 361QQBA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
¹⁾ E-Nr. entspricht Bestellcode |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verpackungseinheit | 1 ST |

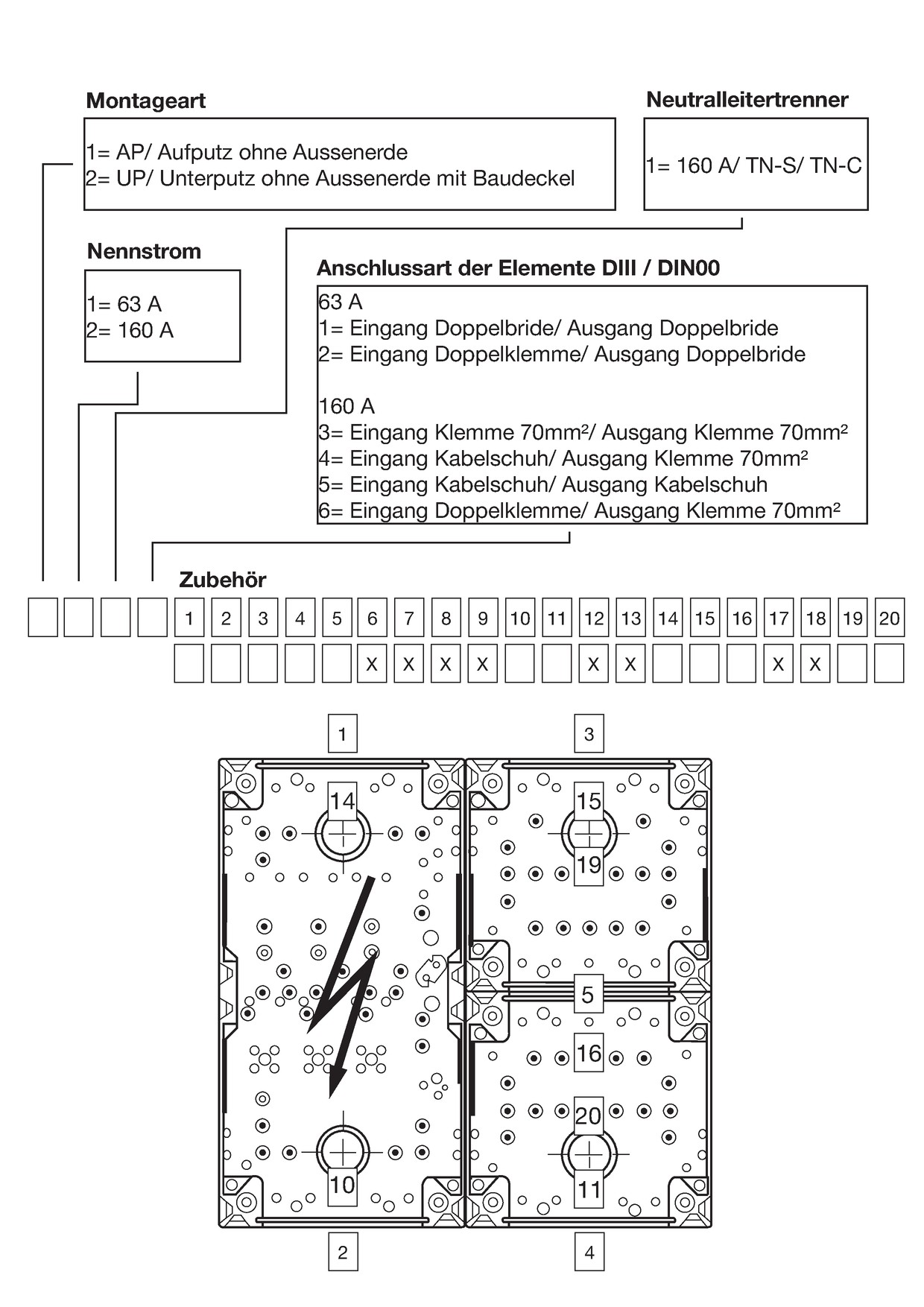

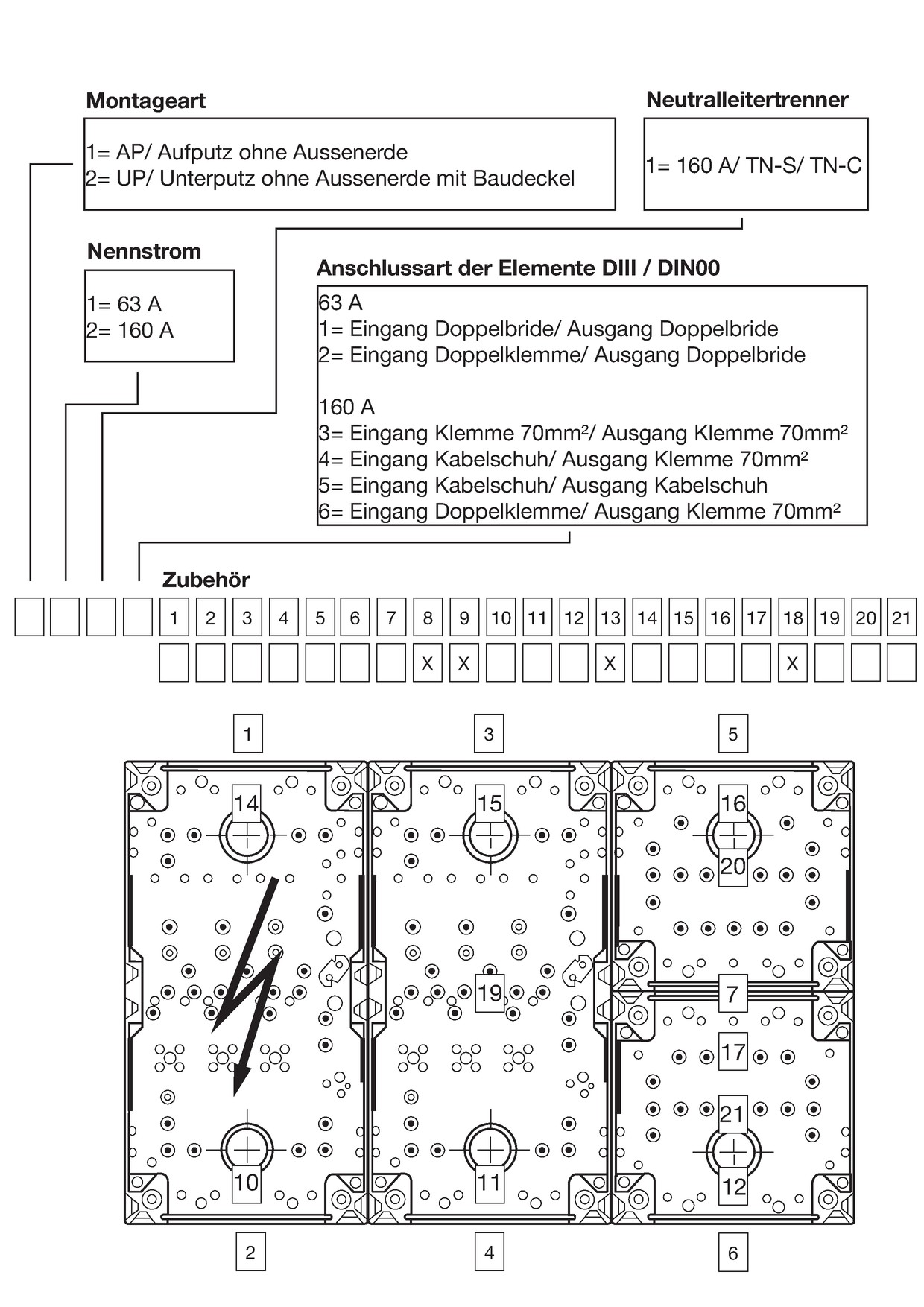

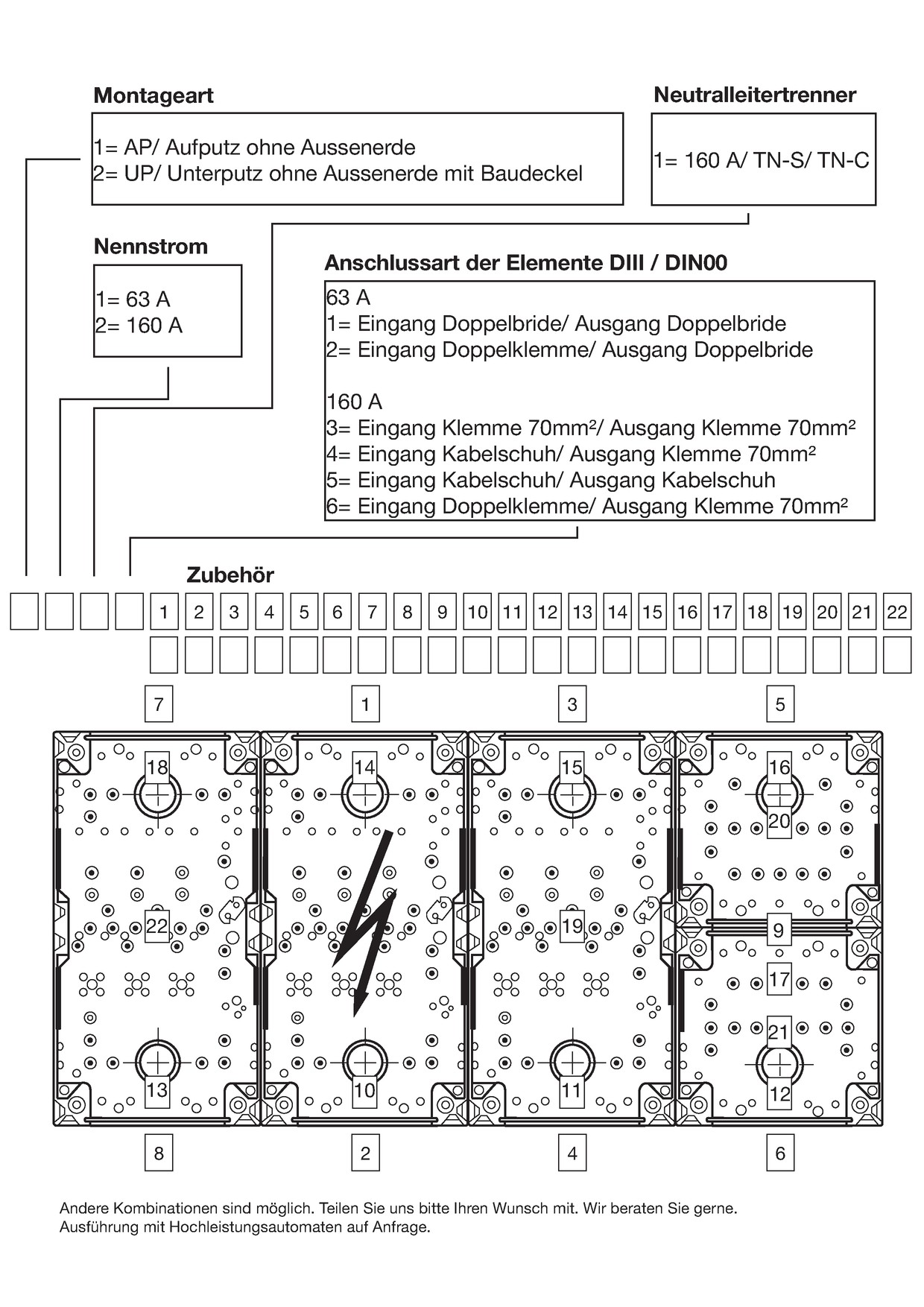

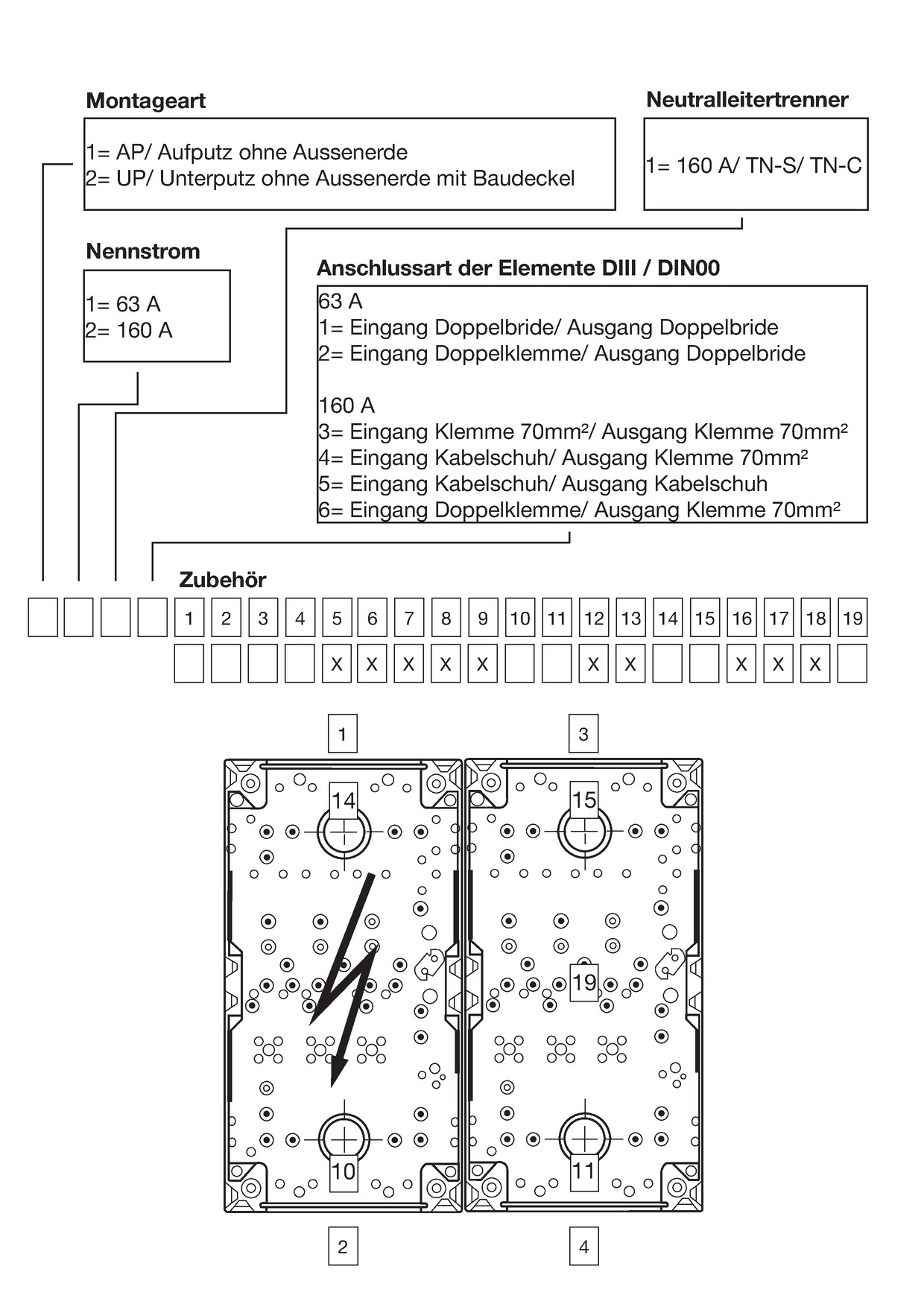

Alternativ: Direktmontage in Beton oder anderer Nennstrom (3)
