Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
Beschreibung
- Glasfaserverstärktem Polyester
- schwerbrennbar
- schlagfest
Alleinstellungsmerkmale
- Modernes, praxisgerechtes Design
- Auf Wunsch Unterputz-Deckel mit rostfreiem Stahlblech
- Dank nur 117mm Einbautiefe und isolierendem Material wird bei Unterputz-Montage die isolierte Gebäudehülle kaum geschwächt
- Für Minergie-Standard geeignet
Merkmale
- Riegelverschluss (4-kant mit Schlitz, 8mm)
- Berührungsschutz mit 2-teiliger, transparenter und plombierbarer Abdeckung
- Neutralleitertrenner für Übergang von Schema TN-C auf TN-S
- Neutralleitertrenner Trennstück selbstöffnend beim lösen der Trennschraube
- Fassadenkastenkombination möglich
- Raffinierte Verbindungstechnik
- Montageart aufputz / unterputz
Bemessungsstrom Ie
63 A @ 500 VAC
Bemessungsspannung Ue
500 VAC
Bemessungs-Isolationsspannung Ui
1000 VAC
Bemessungs-Betriebsfrequenz fe
50 Hz
Element mit Doppelbriden
6 - 50 mm²
Neutralleitertrenner mit Doppelbriden
6 - 50 mm²
Bemessungs-Stossspannungsfestigkeit Uimp
6 kV
Bedingter Bemessungskurzschlussstrom
50 kA @ 500 VAC
Bemessungskurzzeitstromfestigkeit mit Sicherungseinsätzen
20 kA␠ @ 500 VAC
Zulässige Umgebungstemperatur
-25 °C bis +40 °C gemäss IEC 61439
Schutzart bei geschlossenem Gehäuse
IP54
Erdanschluss Bride
6 - 50 mm²
Doppelklemme
6 - 50 mm²
Erdanschluss
6 - 50 mm²
Aussenerdanschluss
M8
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: Multibox
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...
Montageanleitungen
| 1. Abdeckplatten 2-teilig, transparent und plombierbar 2. NH-Sicherungslast-trennschalter 3. Aufklappbares Fenster 4. Innere Abdeckungen 5. Verschiedene Anschlussvarianten•Schelle•Kabelschuh M8•Doppelklemmen 6. 4-kant-Schloss 7. Neutralleitertrenner für TN-S/TN-C 8. Beschriftungsstreifen 9. Aussenerdanschluss (optional) 10. Kabelfixierung (optional) 11. Frontrahmen für UP-Montage |

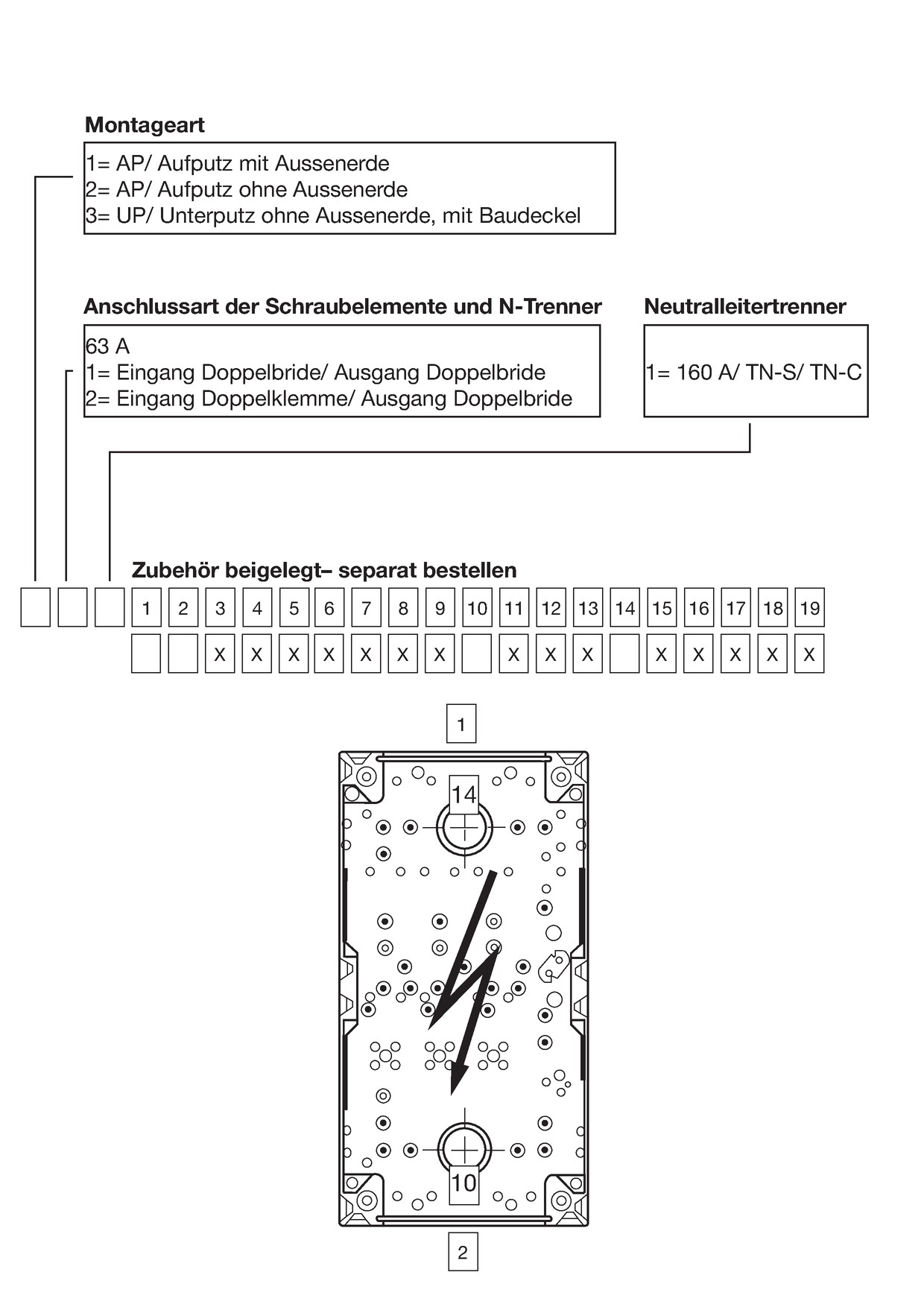

Kurze Variantentabelle MULTIBOX 63A Öffne vollständige Tabelle MULTIBOX 63A
| Bezeichnung | Klemme |
Bestell-Nummer
|
E-Nr. | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTIBOX AP HAK 63A DIII+0+E | Bride | 0009.5161 | 111DDAA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX AP HAK 63A DW DIII+0+E | Doppelklemme | 0009.5163 | 121DDAA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX UP HAK 63A DIII+0 | Bride | 0009.5162 | 311QQBA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIBOX UP HAK 63A DW DIII+0 | Doppelklemme | 0009.5164 | 321QQBA¹⁾ | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
¹⁾ E-Nr. entspricht Bestellcode |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verpackungseinheit | 1 ST |
19.11.2024
