Serie: PSE mit Kabel

Piezotaster Schliesser-Funktion N.O.

New_Logo Kostenlose Musteranfrage

2 Varianten

Zulassungen und Konformitäten
CAD

Beschreibung PSE mit Kabel

Beschreibung

  • Entwickelt für IP67 Einsatzbereiche
  • Dichtes Gehäuse, vergossenes PUR-Kabel
  • Taster mit Ringbeleuchtung
  • PUR-Kabel mit einer Länge von 15m
  • RGB: mit flexibler Eingangsspannung 5 - 28 VDC bei gleichbleibender Helligkeit
  • In der RGB-Konfiguration sind 7 Farben möglich

Alleinstellungsmerkmale

  • Entwickelt für IP67 Einsatzbereiche
  • Wasserdicht – von der Bedienfront bis zum Anschluss
  • Hochwertiges PUR Kabel 15m
  • RGB Beleuchtungsvarianten und variable Eingangsspannung

Merkmale

  • Gehäuse aus Edelstahl 1.4462, mit Ringbeleuchtung aus Polyamid
  • Für den Einsatz in rauer Umgebung im Innen- und Aussenbereich␉(siehe technische Daten)

Weitere Ausführungen auf Anfrage

  • Taster mit längerer Schaltsignaldauer, Typ: PSE IV
  • Taster für explosionsgeschützte Anwendungen, Typ: PSE EX
  • Taster mit erhöhtem Schutz gegen Vandalismus, Typ: PSE HI
Detailanfrage zu Typ

Details PSE mit Kabel

detailsTechnische Daten detailsZulassungen und Konformitäten detailsCAD-Zeichnungen detailsDimension detailsElektrische Kennwerte

Elektrische Kennwerte

Schaltfunktion

Taster

Versorgungsspannung RGB

5 - 28 VDC

Schaltspannung

max. 42 / 60 VAC/DC

Schaltstrom

max. 100 mA

Schaltleistung

1 W

Lebensdauer

20 Mio. Betätigungen bei Nennschaltleistung

Schaltwiderstand offen

> 10 MΩ

Schaltwiderstand geschlossen

< 20 Ω betätigt (Ta = 25°C)

Kapazität

5 nF

Schliessimpulsdauer

20-  1000 ms abhängig von Betätigungskraft, -dauer, -geschwindigkeit

Kontaktkonfiguration

polaritätsfrei

RGB Beleuchtung

Stromverbrauch (max pro Farbe)

16.5 mA @ 5 VDC

8.2 mA @ 12 VDC

5.5 mA @ 24 VDC

4.8 mA @ 28 VDC

Mechanische Kennwerte

Betätigungskraft

≤ 3 N bei Umgebungstemperatur

Betätigungsweg

0.002 mm

IK-Schutzklasse

IK02

Anzugsdrehmoment

2.5 Nm

Klimatische Kennwerte

Betriebstemperatur

-40 bis 85 °C

Lagertemperatur

-40 bis 85 °C

IP-Schutzgrad

IP67 gemäss IEC 60529,  IP69K gemäss DIN 40050-9

Umweltprüfung

+55°C␣/  93% r.F. gemäss DIN EN 60068-2-30

Salznebelprüfung (nach DIN 50021-SS)

24 h / 48 h / 96 h Einwirkzeit

Material

Gehäuse (variantenabhängig)

Edelstahl 1.4462

Einsatz / Betätigungsfläche (bei Ringbeleuchtung)

Edelstahl 1.4462

Leuchtring (Ringbeleuchtung)

Polyamid

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen EU_Fahne Geeignet für Anwendungen gemäss EMV Richtlinie: EMV-Richtlinie 2014/30/EU
Prüfzeichen MIL_Standard Geeignet für Anwendungen gemäss MIL-STD: 202F Method 107G, 202F Method 204D, 202F Method 213B, 416D Method RS103, 810E Method 501.3, 810E Method 502.3, 810E Method 507.3
Prüfzeichen VDE Geeignet für Anwendungen gemäss VDE Ausweisnummer: DIN EN 61000-4-2, DIN EN 61000-4-4, DIN EN 61000-4-5
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE
CE-Konformitätserklärung
SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA
UKCA-Konformitätserklärung
SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif
RoHS
SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit REACH
REACH
SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

030700110000003420A
LOADING...

Dimension [mm]

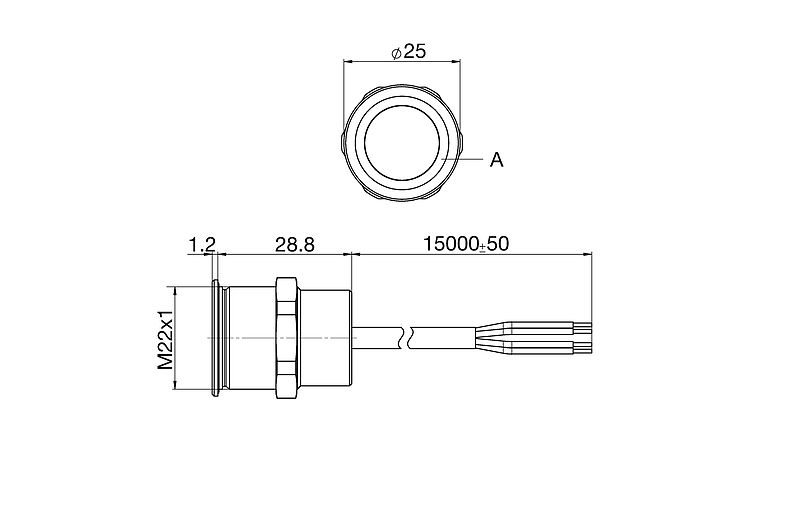

PSE M22
PSE_M22_mit_Kabel_Anschlussstift_Massbild

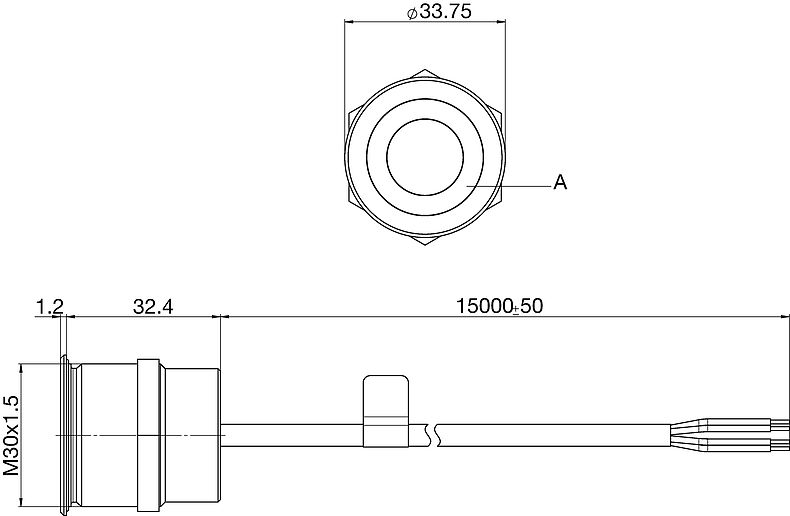

PSE M30
PSE_M30_mit_Kabel_Anschlussstift_Massbild

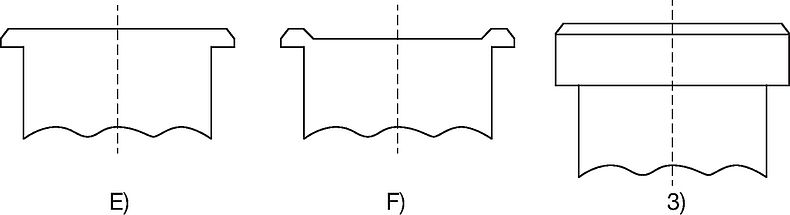

Gestaltung Betätigungsflächen
PSE_NO_and_PSE_IV_Massbilder_Gestaltung_Betaetigungsfläche
PSE 22 RGB
PSE_NO_22_PSE_IV_22_PSE_EX_22_Massbild_Plattenausschnitt

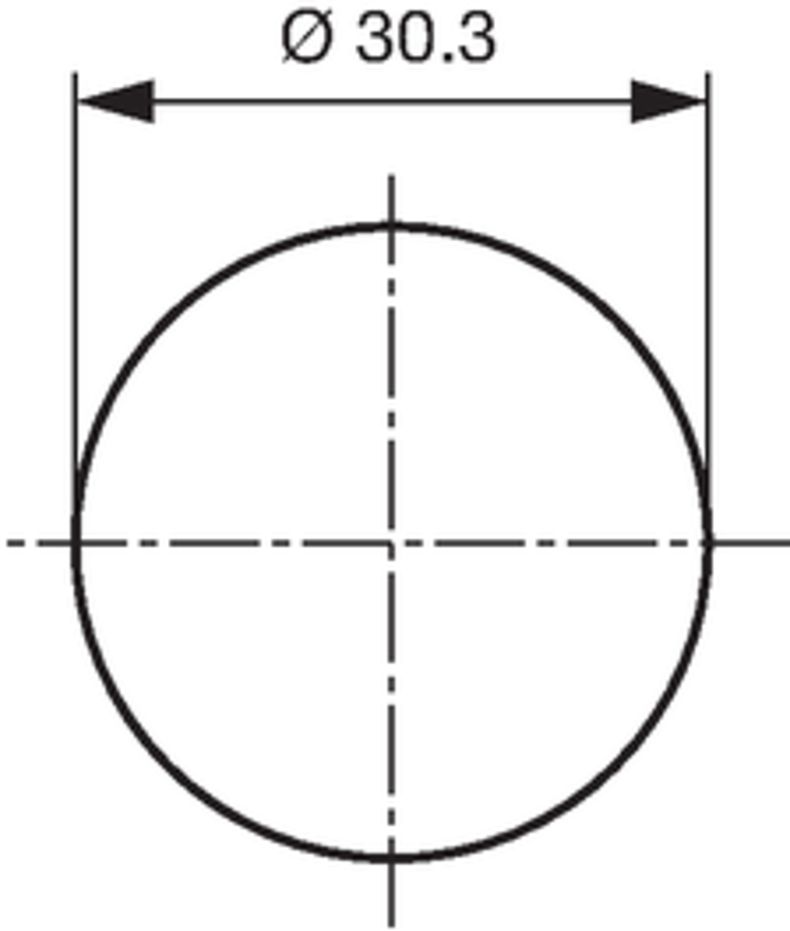

Bohrplan
PSE M30 RI RGB
PSE_NO_30_PSE_IV_30_Massbild_Plattenausschnitt
Bohrplan

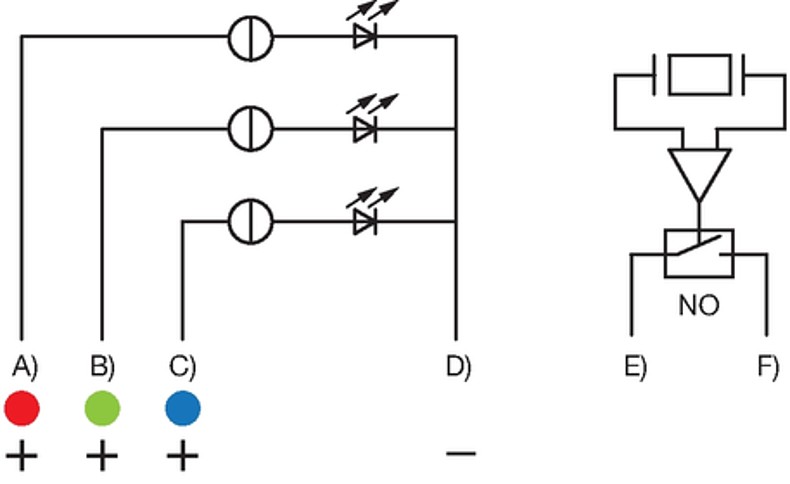

Schaltbilder

PSE mit Kabel
PSE_mit_Kabel_Schaltbild_Multicolor
A)Pinkes Kabel - rote LED
B)Grünes Kabel - grüne LED
C)Gelbes Kabel - blaue LEDD) Kabel 4 Braun
E) Kabel 5/6 weiss
F) Kabel 5/6 grau

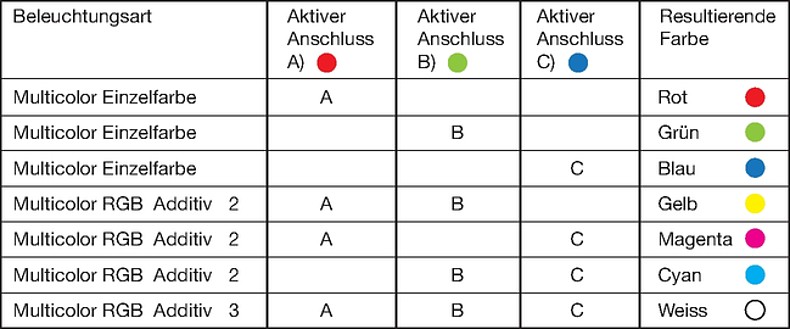

Beleuchtungsmöglichkeiten für RGB
PSE_NO_22_PSE_NO_24_PSE_NO_27_PSE_NO_30_PSE_IV_22_PSE_IV_24_PSE_IV_27_PSE_IV_30_PSE_AE_30_MCS_30_RI_Schaltbild_Beleuchtungsmöglichkeiten_Multicolor

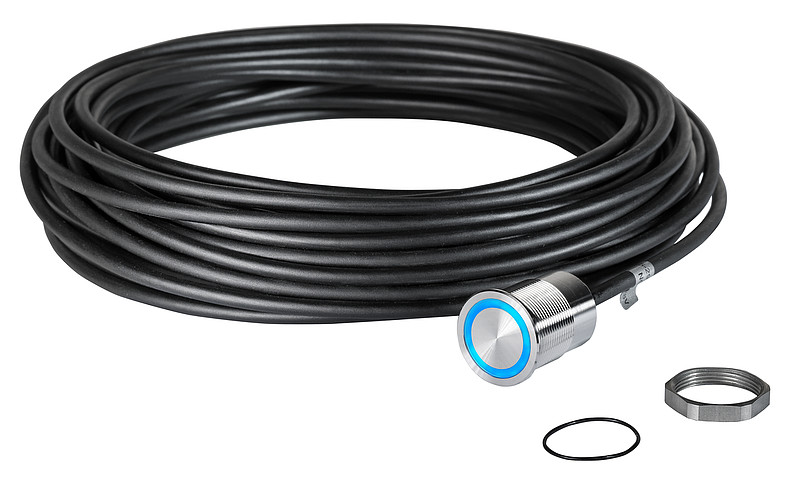

Spezifikation für Kabel

Kabel zu einem Durchmesser von ca. 200mm aufgerollt. Lose Enden 100-200mm.
Massbild_PSE_mit_Kabel_Kabelrolle
Kabel PUR schwarz
6 x 0.25mm2
Länge: 15000mm +/- 50mm
Litzen Farben: weiss / grau / braun / pink / grün / gelb
Ende: 25mm demontiert
4mm abisoliert und verzinnt

Verpackung

PSE_mit_Kabel_Uebersicht_Verpackung
- Betätigungselemente in ESD sicherer Verpackung
- Muttern und Dichtungs-O-ring in Beutel beigelegt im Karton

Kurze Variantentabelle PSE mit Kabel Öffne vollständige Tabelle PSE mit Kabel

Einbaudurchmesser [mm] Klemme Bestellnummer
Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

 Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

22 PUR Kabel 3-105-290 ...
30 PUR Kabel 3-102-521 ...

Legende:

Typ: PSE

NO = Schliesser (normally open)

RI = Ringbeleuchtung

ES = Edelstahl

F = Fingerführung

E = ohne Fingerführung
Mutter und O-Ring sind im Lieferumfang enthalten
Weitere Einbaudurchmesser, Materialien, Farben, Anschlüsse, Versorgungsspannungen möglich auf Anfrage.

Verpackungseinheit 1 im Karton magaziniert oder in Luftpolstertüten verpackt
