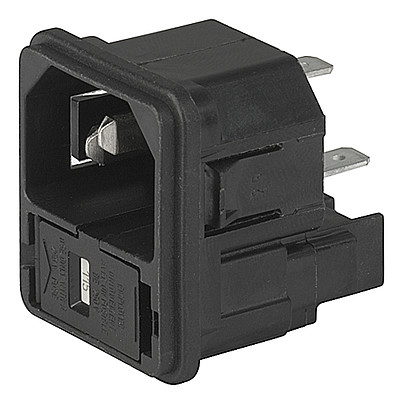

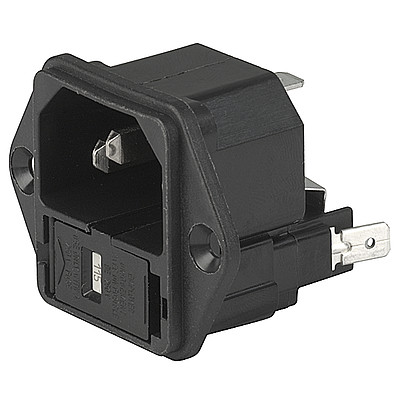

KEA IEC Gerätestecker C14 mit Sicherungshalter 1- oder 2-polig

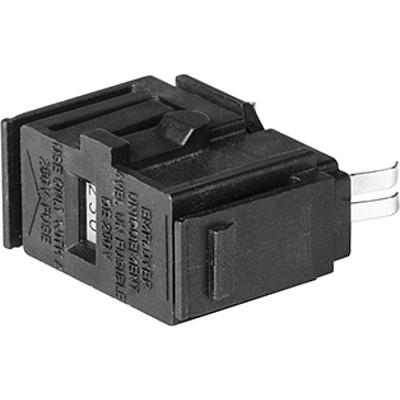

Sicherungshalter "Fingergrip" mit Spannungswähler

Serie

KEA

IEC Gerätestecker C14 mit Sicherungshalter 1- oder 2-polig

39 Varianten

Gerätestecker (Stecker/Dosen)

C14

70° C

Zulassungen und Konformitäten

Beschreibung

Einbau in Platten: Schraubbefestigung von Front- oder Rückseite, Schnappbefestigung Frontseite
3 Funktionen: Gerätestecker Schutzklasse I, Sicherungshalter für Gerätesicherungseinsätze 5 x 20 mm 1 oder 2 polig, mit oder ohne Spannungswähler (Stufenschaltung)
V-Lock Verriegelung standardmässig
Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.
Steckanschlüsse 4.8 x 0.8 mm

Alleinstellungsmerkmale

Kompakte Bauweise
Komponenten sind bereits verdrahtet
Integrierter Spannungswähler
V-Lock Auszugssicherung

Merkmale

Verdrahtet oder unverdrahtet erhältlich
Der Sicherungseinsatz kann nur bei entferntem Gerätestecker ausgewechselt werden
Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1

Weitere Ausführungen auf Anfrage

Mit Lötanschlüssen
Schublade mit anderen Spannungswerten
Für Schutzklasse II

Detailanfrage zu Typ

Details KEA

Technische Daten

Zulassungen und Konformitäten

Dimension

Elektrische Kennwerte

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

10 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

10 A / 250 VAC; 60 Hz

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 3 kVAC zwischen L-N
> 4 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Berührungsschutz

IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Steckanschlüsse 4.8 x 0.8 mm

Plattendicke S

Details siehe Zeichnung
Schnapper

Schraub: max 8 mm
Anzugsdrehmoment max 0.5 Nm
Schnapp: 1.5/2/2.5 mm

Material: Gehäuse

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

C14 / C18 gemäss IEC 60320-1,
UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I

Sicherungshalter

1.) Sicherungshalter beinhaltet nicht Geräteschutzschalter
2.) Details zu Sicherungseinsätzen finden Sie im Katalog unter
SicherungenAllgemeine Informationen zu Approbationen finden Sie in den technischen Erläuterungen.
Sicherungsschublade

1-/2-polig, Berührungsschutzkategorie PC2 gemäss IEC 60127-6,
für Gerätesicherungseinsätze 5 x 20 mm

Nennverlustleistung @ Tu 23 °C

5 x 20: 2 W (1-polig)/ 1.6 W (2-polig) pro Pol

Leistungsaufnahme @ Tu > 23°C

Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-Kurven

Spannungswähler

Einstellungsmöglichkeit für unterschiedliche Eingangsspannungen
Details zu den Spannungswählern finden Sie auch in den Allgemeinen Produktinformationen
Spannungswähler

optional, Stufen, 2-4-stellig

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: KEA

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40046508
UL Zulassungen	UL	UR Ausweisnummer: E93617
CCC Zulassungen	CCC	CCC Ausweisnummer: 2017180204004083

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	IEC 60127-6	Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Ausgelegt gemäss	UL 498	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	CSA C22.2 no. 42	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Design	Norm	Beschreibung
Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
Geeignet für Anwendungen gemäss	IEC 60601-1	Medizinische elektrische Geräte - Teil 1: Allgemeine Anforderungen an die grundlegende Sicherheit und die Leistungsfähigkeit
Geeignet für Anwendungen gemäss	IEC 60335-1	Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.
White Paper Glühdrahtprüfung	SCHURTER AG	Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.
Medizintechnik	SCHURTER AG	Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

Abmessungen [mm]

	Schraubmontage Typ KEA

	Schnappmontage Typ KEA

Schaltbilder

	unverdrahtet Spannungswähler 4-stellig, 1-polig

	unverdrahtet Spannungswähler 4-stellig, 2-polig

	verdrahtet Spannungswähler 3-stellig, 1-polig

	verdrahtet Spannungswähler 3-stellig, 2-polig

	Spannungswähler 2-stellig 1-polig

	Spannungswähler 2-stellig 2-polig

	ohne Spannungswähler 1-polig

	ohne Spannungswähler 2-polig

Derating Kurven

	1-polig
Zul. Leistungsaufnahme in Watt
	Umgebungstemperatur Tu in °C

	2-polig
Zul. Leistungsaufnahme in Watt pro Pol
	Umgebungstemperatur Tu in °C

Kurze Variantentabelle KEA Öffne vollständige Tabelle KEA

Typ	Plattenmontage	Plattendicke s [mm]	Bestell-Nummer	...

KEA	Schraub	-	4301.0521	...
KEA	Schraub	-	4301.2021	...
KEA	Schraub	-	4301.2141	...
KEA	Schraub	-	4301.0021	...
KEA	Schraub	-	4301.2061	...
KEA	Schraub	-	4301.0501	...
KEA	Schraub	-	4301.2001	...
KEA	Schraub	-	4301.2121	...
KEA	Schraub	-	4301.0001	...
KEA	Schraub	-	4301.2041	...
KEA	Schnapp	1.5	4301.0522	...
KEA	Schnapp	2	4301.0523	...
KEA	Schnapp	2.5	4301.0524	...
KEA	Schnapp	1.5	4301.2022	...
KEA	Schnapp	2	4301.2023	...
KEA	Schnapp	2.5	4301.2024	...
KEA	Schnapp	1.5	4301.2142	...
KEA	Schnapp	2	4301.2143	...
KEA	Schnapp	1.5	4301.0022	...
KEA	Schnapp	2	4301.0023	...
KEA	Schnapp	2.5	4301.0024	...
KEA	Schnapp	1.5	4301.2062	...
KEA	Schnapp	2	4301.2063	...
KEA	Schnapp	2.5	4301.2064	...
KEA	Schnapp	1.5	4301.0502	...
KEA	Schnapp	2	4301.0503	...
KEA	Schnapp	2.5	4301.0504	...
KEA	Schnapp	1.5	4301.2002	...
KEA	Schnapp	2	4301.2003	...
KEA	Schnapp	2.5	4301.2004	...
KEA	Schnapp	1.5	4301.2122	...
KEA	Schnapp	2	4301.2123	...
KEA	Schnapp	2.5	4301.2124	...
KEA	Schnapp	1.5	4301.0002	...
KEA	Schnapp	2	4301.0003	...
KEA	Schnapp	2.5	4301.0004	...
KEA	Schnapp	1.5	4301.2042	...
KEA	Schnapp	2	4301.2043	...
KEA	Schnapp	2.5	4301.2044	...
Die Sicherungsschublade ist nicht im Lieferumfang enthalten und muss separat bestellt werden (siehe zwingend erforderliches Zubehör).

Verpackungseinheit

50 ST

Variantentabelle KEA

Typ	Plattenmontage	Plattendicke s [mm]	Sicherungshalter	Spannungswähler	Interne Verdrahtung	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

KEA	Schraub	-	1-polig	-	•	4301.0521	50
KEA	Schraub	-	1-polig	-		4301.2021	50
KEA	Schraub	-	1-polig	2-stellig		4301.2141	50
KEA	Schraub	-	1-polig	3-stellig	•	4301.0021	50
KEA	Schraub	-	1-polig	3-stellig/4-stellig		4301.2061	50
KEA	Schraub	-	2-polig	-	•	4301.0501	50
KEA	Schraub	-	2-polig	-		4301.2001	50
KEA	Schraub	-	2-polig	2-stellig		4301.2121	50
KEA	Schraub	-	2-polig	3-stellig	•	4301.0001	50
KEA	Schraub	-	2-polig	3-stellig/4-stellig		4301.2041	50
KEA	Schnapp	1.5	1-polig	-	•	4301.0522	50
KEA	Schnapp	2	1-polig	-	•	4301.0523	50
KEA	Schnapp	2.5	1-polig	-	•	4301.0524	50
KEA	Schnapp	1.5	1-polig	-		4301.2022	50
KEA	Schnapp	2	1-polig	-		4301.2023	50
KEA	Schnapp	2.5	1-polig	-		4301.2024	50
KEA	Schnapp	1.5	1-polig	2-stellig		4301.2142	50
KEA	Schnapp	2	1-polig	2-stellig		4301.2143	50
KEA	Schnapp	1.5	1-polig	3-stellig	•	4301.0022	50
KEA	Schnapp	2	1-polig	3-stellig	•	4301.0023	50
KEA	Schnapp	2.5	1-polig	3-stellig	•	4301.0024	50
KEA	Schnapp	1.5	1-polig	3-stellig/4-stellig		4301.2062	50
KEA	Schnapp	2	1-polig	3-stellig/4-stellig		4301.2063	50
KEA	Schnapp	2.5	1-polig	3-stellig/4-stellig		4301.2064	50
KEA	Schnapp	1.5	2-polig	-	•	4301.0502	50
KEA	Schnapp	2	2-polig	-	•	4301.0503	50
KEA	Schnapp	2.5	2-polig	-	•	4301.0504	50
KEA	Schnapp	1.5	2-polig	-		4301.2002	50
KEA	Schnapp	2	2-polig	-		4301.2003	50
KEA	Schnapp	2.5	2-polig	-		4301.2004	50
KEA	Schnapp	1.5	2-polig	2-stellig		4301.2122	50
KEA	Schnapp	2	2-polig	2-stellig		4301.2123	50
KEA	Schnapp	2.5	2-polig	2-stellig		4301.2124	50
KEA	Schnapp	1.5	2-polig	3-stellig	•	4301.0002	50
KEA	Schnapp	2	2-polig	3-stellig	•	4301.0003	50
KEA	Schnapp	2.5	2-polig	3-stellig	•	4301.0004	50
KEA	Schnapp	1.5	2-polig	3-stellig/4-stellig		4301.2042	50
KEA	Schnapp	2	2-polig	3-stellig/4-stellig		4301.2043	50
KEA	Schnapp	2.5	2-polig	3-stellig/4-stellig		4301.2044	50
Die Sicherungsschublade ist nicht im Lieferumfang enthalten und muss separat bestellt werden (siehe zwingend erforderliches Zubehör).

Verpackungseinheit

50 ST

Referenzen / Dokumente

Referenzen KEA

Alternativ: Version mit Netzfilter (1)

[Swipe to the left and right for more options]

KFA

Passende Komponenten KEA

Passende Stecker/Dosen (7)

[Swipe to the left and right for more options]

4787

4787, Montage: Schraubbefestigung, Geräteeinbausteckdose: IEC Lötanschlüsse, 10 A, Geeignet für Geräte der Schutzklasse I

5091

IEC Geräteeinbausteckdose F oder H, Schraubmontage, frontseitig, Löt-, PCB- oder Steckanschluss

4782

4782 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4785

4785 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4300-06

4300-06 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4781

4781 Montage: Anschlussleitung, Kabel, Gerätesteckdose: IEC C15

4784

4784 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C15

Passende Stecker/Dosen verriegelt (3)

[Swipe to the left and right for more options]

VAC13KS

VAC13KS, Übersicht, V-Lock Verriegelung, diverse Gerätesteckdose IEC C13, diverse, schwarz

VAC17KS

VAC17KS, V-Lock Verriegelung, diverse m, Gerätesteckdose IEC C17, diverse, schwarz / grau / weiss

4783

4783 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

Zubehör KEA

Zwingend erforderliches Zubehör (1)

[Swipe to the left and right for more options]

Sicherungsschublade 2

Sicherungsschublade für Sicherungseinsätze 5x20 mm, mit oder ohne Spannungswählereinsatz

Zubehör (3)

[Swipe to the left and right for more options]

Kabelkonfektionierung

Kabelbaum für SCHURTER-Produkte

RC320

Rückseitige Abdeckung für Gerätestecker

Sicherungsbügel

Auszugssicherung für Kabelstecker

02.04.2025

Transformation_Date:	2025-04-02 21:02:14
Export_Path:	/Datasheets_PrGrp_Workflow/DS_PrGrp_WF_GST/DS_PrGrp_WF_GST_PG05_Export/2025_04_02/14_30_02_602_553665/
Export_Lang:	de
SGE_Name:	Geräteverbindungen
PG_Name:	Gerätestecker-Kombielemente ohne Netzfilter
Typ_Name:	KEA
Typ_AliasNames:	:kea:
Typ_ID:	285
Typ_Hierarchie:	020050160000001107
Typ_EPIM_Order:	310
Typ_Titel:	IEC Gerätestecker C14 mit Sicherungshalter 1- oder 2-polig
PublPrgr_Name:	Gerätestecker-Kombielemente ohne Netzfilter
PublPrgr_Shortcut:	PG05
Variant table:	Variantentabelle V05 (18797)

KEA

Beschreibung KEA

Beschreibung

Alleinstellungsmerkmale

Merkmale

Weitere Ausführungen auf Anfrage

Details KEA

Zulassungen

Produktnormen

Anwendungsnormen

Konformitäten

Abmessungen [mm]

Schaltbilder

Derating Kurven

Kurze Variantentabelle KEA Öffne vollständige Tabelle KEA

Referenzen / Dokumente

Referenzen KEA

Alternativ: Version mit Netzfilter (1)

Passende Komponenten KEA

Passende Stecker/Dosen (7)

Passende Stecker/Dosen verriegelt (3)

Zubehör KEA

Zwingend erforderliches Zubehör (1)

Zubehör (3)
