Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
33 Varianten
Beschreibung
- Design 2.54 mm THT DIP Taster
Alleinstellungsmerkmale
- Ausführung mit 2.54 mm Standardtaster
- Flache Bauweise
- Hohe Anzahl an Schaltzyklen
- Durchsteckanschluss
Elektrische Kennwerte
Schaltspannung
24 VDC (Status ändert sich häufig)
50 VDC (Status konstant)
Schaltstrom
25 µA (Status ändert sich häufig)
100 mA (Status konstant)
Spannungsfestigkeit
Kein elektrischer Durchschlag bei 500 V (50Hz~60Hz, 1min)
Durchgangswiderstand
max. 50 mΩ (initial)
max. 100 mΩ (nach Prüfung)
Mechanische Kennwerte
Betätigungskraft
≤ 8 N
Lebensdauer
2000 Betätigungen
Klimatische Kennwerte
Betriebstemperatur
-40 °C - 85 °C
Lagertemperatur
-40 °C - 85 °C
Kennwerte Löten
Lötverfahren
Wellenlöten, 2fach
Lötbarkeit
260 °C max. 5 sec
Material
Anschlüsse
Kupferlegierung, vergoldet
Schaltkontakt
Kupferlegierung, vergoldet
Gehäuse
Kunststoff - schwarz
Betätiger
Kunststoff - weiss
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |

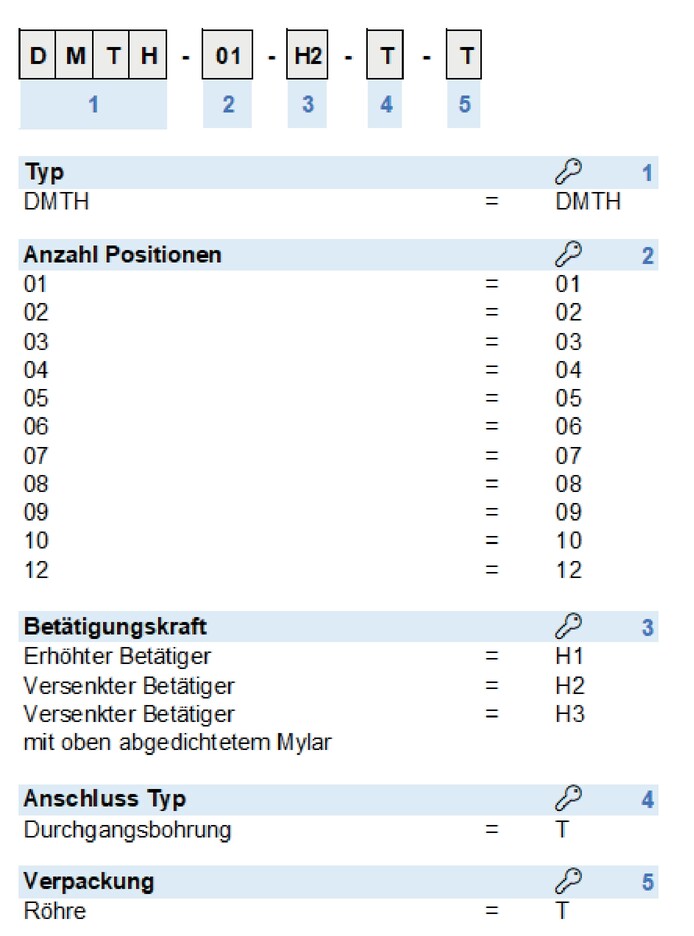

Kurze Variantentabelle DMTH Öffne vollständige Tabelle DMTH
| Typ | Anzahl Positionen | Betätigungskraft |
Bestell-Nummer
|
Symbole, PCB-Layout, 3D-Modelle | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |
|---|---|---|---|---|---|---|---|---|
| DMTH | 01 | Versenkter Betätiger | 3-162-100 |
|
- | ... | ||
| DMTH | 02 | Versenkter Betätiger | 3-162-101 |
|
- | ... | ||
| DMTH | 03 | Versenkter Betätiger | 3-162-266 |
|
- | ... | ||
| DMTH | 04 | Versenkter Betätiger | 3-162-102 |
|
- | ... | ||
| DMTH | 05 | Versenkter Betätiger | 3-162-267 |
|
- | ... | ||
| DMTH | 06 | Versenkter Betätiger | 3-162-103 |
|
- | ... | ||
| DMTH | 07 | Versenkter Betätiger | 3-162-268 |
|
- | ... | ||
| DMTH | 08 | Versenkter Betätiger | 3-162-104 |
|
- | ... | ||
| DMTH | 09 | Versenkter Betätiger | 3-162-269 |
|
- | ... | ||
| DMTH | 10 | Versenkter Betätiger | 3-162-105 |
|
- | ... | ||
| DMTH | 12 | Versenkter Betätiger | 3-162-106 |
|
- | ... | ||
| DMTH | 01 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-107 |
|
- | ... | ||
| DMTH | 02 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-108 |
|
- | ... | ||
| DMTH | 03 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-270 |
|
- | ... | ||
| DMTH | 04 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-109 |
|
- | ... | ||
| DMTH | 05 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-271 |
|
- | ... | ||
| DMTH | 06 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-111 |
|
- | ... | ||
| DMTH | 07 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-272 |
|
- | ... | ||
| DMTH | 08 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-112 |
|
- | ... | ||
| DMTH | 09 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-273 |
|
- | ... | ||
| DMTH | 10 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-113 |
|
- | ... | ||
| DMTH | 12 | Versenkter Betätiger mit oben abgedichtetem Mylar | 3-162-114 |
|
- | ... | ||
| DMTH | 01 | Erhöhter Betätiger | 3-162-115 |
|
- | ... | ||
| DMTH | 02 | Erhöhter Betätiger | 3-162-116 |
|
- | ... | ||
| DMTH | 03 | Erhöhter Betätiger | 3-162-274 |
|
- | ... | ||
| DMTH | 04 | Erhöhter Betätiger | 3-162-117 |
|
- | ... | ||
| DMTH | 05 | Erhöhter Betätiger | 3-162-275 |
|
- | ... | ||
| DMTH | 06 | Erhöhter Betätiger | 3-162-118 |
|
- | ... | ||
| DMTH | 07 | Erhöhter Betätiger | 3-162-276 |
|
- | ... | ||
| DMTH | 08 | Erhöhter Betätiger | 3-162-119 |
|
- | ... | ||
| DMTH | 09 | Erhöhter Betätiger | 3-162-277 |
|
- | ... | ||
| DMTH | 10 | Erhöhter Betätiger | 3-162-120 |
|
- | ... | ||
| DMTH | 12 | Erhöhter Betätiger | 3-162-121 |
|
- | ... |
