2577  IEC Gerätestecker C8 polarisiert, Schraubmontage, frontseitig, Löt- oder Leiterplattenanschluss

Serie: 2577

IEC Gerätestecker C8 polarisiert, Schraubmontage, frontseitig, Löt- oder Leiterplattenanschluss

New_Logo Kostenlose Musteranfrage

4 Varianten


Gerätestecker (Stecker/Dosen)

C8 polarisiert
Stecker Logo
70° C

Beschreibung

  • Einbau in Platten
  • Schraubbefestigung, Frontseite
  • Gerätestecker, Stifttemperatur 70 °C, Schutzklasse II
  • Löt / Leiterplattenanschluss

Nenndaten IEC

2.5 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

2.5 A / 250 VAC; 60 Hz

7 A / 125 VAC; 60 Hz

Spannungsfestigkeit

> 1.5 kVAC zwischen L-N
> 3 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

IP-Schutzgrad

Frontseite IP20 gemäss IEC 60529

Berührungsschutz

Geeignet für Geräte der Schutzklasse II gemäss IEC 61140

Material: Gehäuse

PA6, schwarz / grau / weiss, UL 94V-0

Gerätestecker/-Dose

C8p gemäss IEC 60320-1
UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 2.5 A, Schutzklasse II

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: 2577

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE VDE VDE Ausweisnummer: 40034368
Prüfzeichen cURus UL UR Ausweisnummer: E96454


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC Ausgelegt gemäss IEC 60320-1 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Prüfzeichen UL Ausgelegt gemäss UL 498 Norm für Befestigungsstecker und Steckdosen
Prüfzeichen CSA_Group Ausgelegt gemäss CSA C22.2 no. 42 Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

020070010000002315
LOADING...

Abmessungen [mm]

PCB

E: Leiterplattenanschluss standard: 4.8 mm
E: Leiterplattenanschluss kurz: 3.2 mm
E: Leiterplattenanschluss lang: 5.9 mm


Anschlüsse Ausrichtung A

E: Lötanschlüsse lang: 7.3 mm (L=8.5 mm)

Anschlüsse Ausrichtung B

E: Lötanschlüsse lang: 7.3 mm (L=8.5 mm)

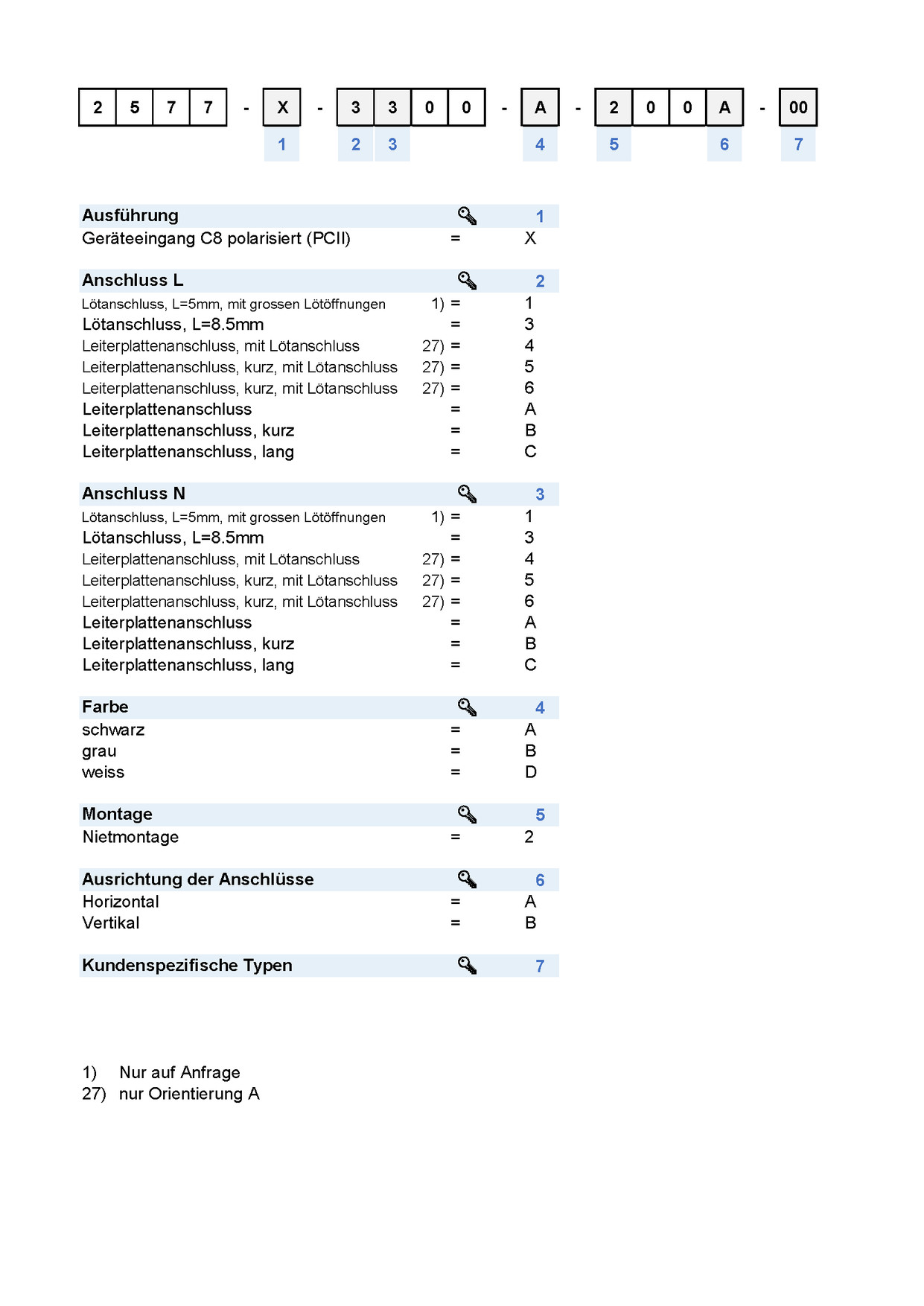

Kurze Variantentabelle 2577 Öffne vollständige Tabelle 2577

Anschlüsse L / N Ausrichtung Anschlüsse Farbe Bestell-Nummer

Variantendetails


A=Oft bestellt Kostenloses Muster Bestandsabfrage Distributor ...

Lötanschluss lang (L = 8.5 mm) horizontal Schwarz 6160.0102 ...
Leiterplattenanschluss standard (zusätzlicher Lötanschluss) horizontal Schwarz 6160.0103 ...
Leiterplattenanschluss (kurz) horizontal Schwarz 6160.0104 ...
Leiterplattenanschluss (lang) horizontal Schwarz 6160.0105 ...
Die aufgeführten Varianten sollten ab Lager lieferbar sein.
Weitere Ausführungen auf Anfrage
www.schurter.com/kontakt

Verpackungseinheit 100 ST

020070010000002315
