Beispielhaftes Artikelfoto, Beschriftung je nach Bestellnummer

Serie: USI 1206

SMD-Sicherung, 3.2 x 1.6 mm, Flink F, 32 VAC, 63 VDC

48 Varianten

Zulassungen und Konformitäten

CAD

Landing Page Chip-Sicherungen

Beschreibung

IEC Charakteristik
Hohe Schmelzintegralwerte
Dicht gegenüber Vergussmasse
1 A - 6.3 A nach AEC-Q200 Anforderungen getestet

Anwendungen

Sekundärschutz DC und AC
Schaltungen mit Einschaltstromspitzen

Detailanfrage zu Typ

Details USI 1206

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Nennspannung

32 VAC, 63 VDC

Nennstrom

0.5 - 6.3 A

Ausschaltvermögen

63 A

Charakteristik

Flink F

Montage

Leiterplatte,SMT

Zulässige Umgebungstemp.

-55 °C bis 90 °C

Klimakategorie

55/090/21 gemäss IEC 60068-1

Material: Gehäuse

Faserverstärkter Kunststoff

Material: Anschlüsse

Kupfer, Ni/Au-beschichtet

Einzelgewicht

0.006 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

Buchstabe (siehe Varianten)

Lötverfahren

Reflow, Welle (nur Variante 0.5 A)
Lötprofil

Lötbarkeit

J-STD-002

Lötwärmebeständigkeit

JEDEC J-STD-020

Lötbarkeit

250 °C / 3 sec gemäss IEC 60068-2-58, Test Td

Lötwärmebeständigkeit

260 +0/-5 °C / 30 sec gemäss IPC/JEDEC J-STD-020D, Level 1

Entflammbarkeit

UL 94V-1

Thermischer Schock

MIL-STD-202, Method 107

Betriebsdauer

MIL-STD-202, Method 108 Condition D

Last-/Feuchtigkeitstest

MIL-STD-202, Methode 103

Hochfrequente Vibration

MIL-STD-202, Method 204 Condition D

Mechanischer Schock

MIL-STD-202, Method 213 Condition F

Widerstandsfähigkeit gegen Lösungsmittel

MIL-STD-202, Method 215

Flammschutz

AEC-Q200-001

Board Flex

AEC-Q200-005

Festigkeit der Anschlüsse

AEC-Q200-006

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: USI 1206

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung
	VDE Zulassungen	VDE	VDE Ausweisnummer: 40046290
	UL Zulassungen	UL	UR Ausweisnummer: E41599

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60127-4/2	Feinsicherungen. Teil 4. Universelle modulare Sicherungseinsätze für Durchgangsloch- und Aufputz-Montage
Ausgelegt gemäss	UL 248-14	Niederspannungssicherungen - Teil 14: Zusatzsicherungen
Ausgelegt gemäss	CSA22.2 No. 248.14	Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Halogenfrei	SCHURTER AG	SCHURTER ist bestrebt, den Kunden halogenfreie Produkte anzubieten.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	Universal Modular Fuse erfüllt den Standard IEC 60127-4
Automobiltechnologie	SCHURTER AG	AEC-Q200 ist ein Prüfstandard für passive Bauteile welche in Automomobilanwendungen eingesetzt werden. SCHURTER prüft Komponenten gemäss Kundenvereinbarung und ist zertifiziert nach IATF 16949.

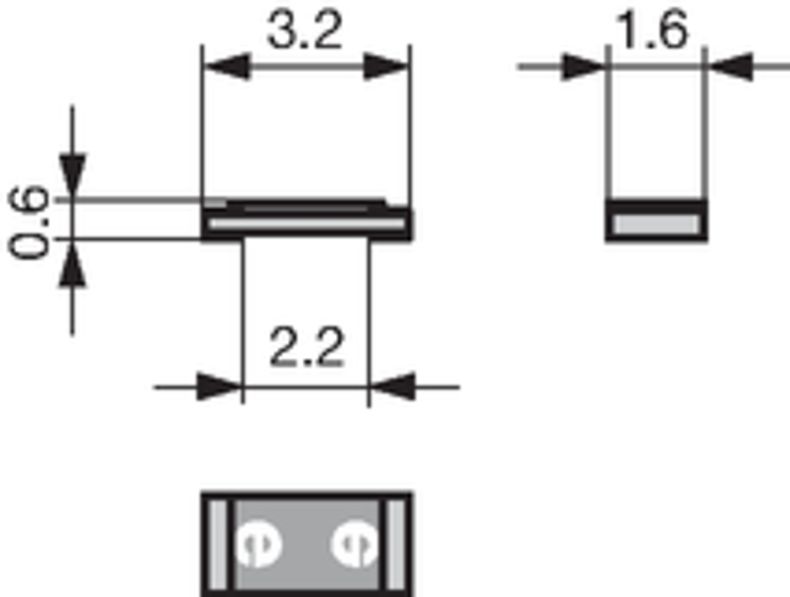

Dimension [mm]

	Reflow Lötflächen

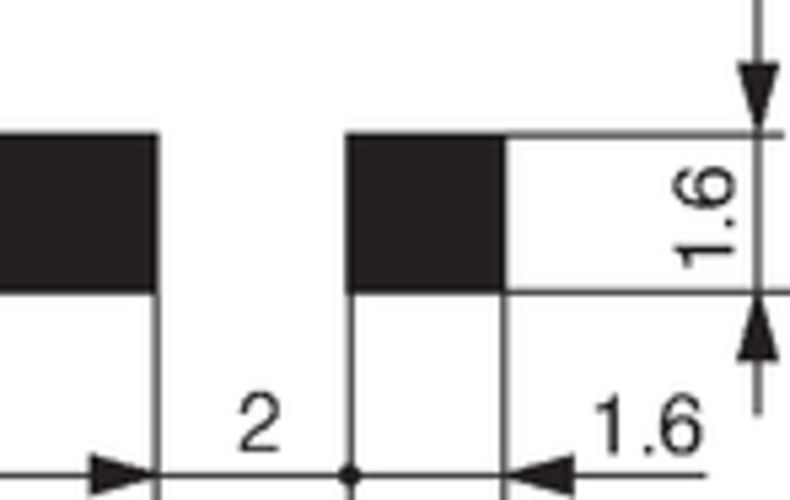

	Wellen Lötflächen

Derating Kurven


Prozent des Nennwertes [%]
	Umgebungstemperatur [°C]

Schmelzzeiten

Nennstrom In	1.25 x In min	2.0 x In max	10.0 x In min	10.0 x In max
0.5 A - 6.3 A	60 min	120 s	1 ms	10 ms

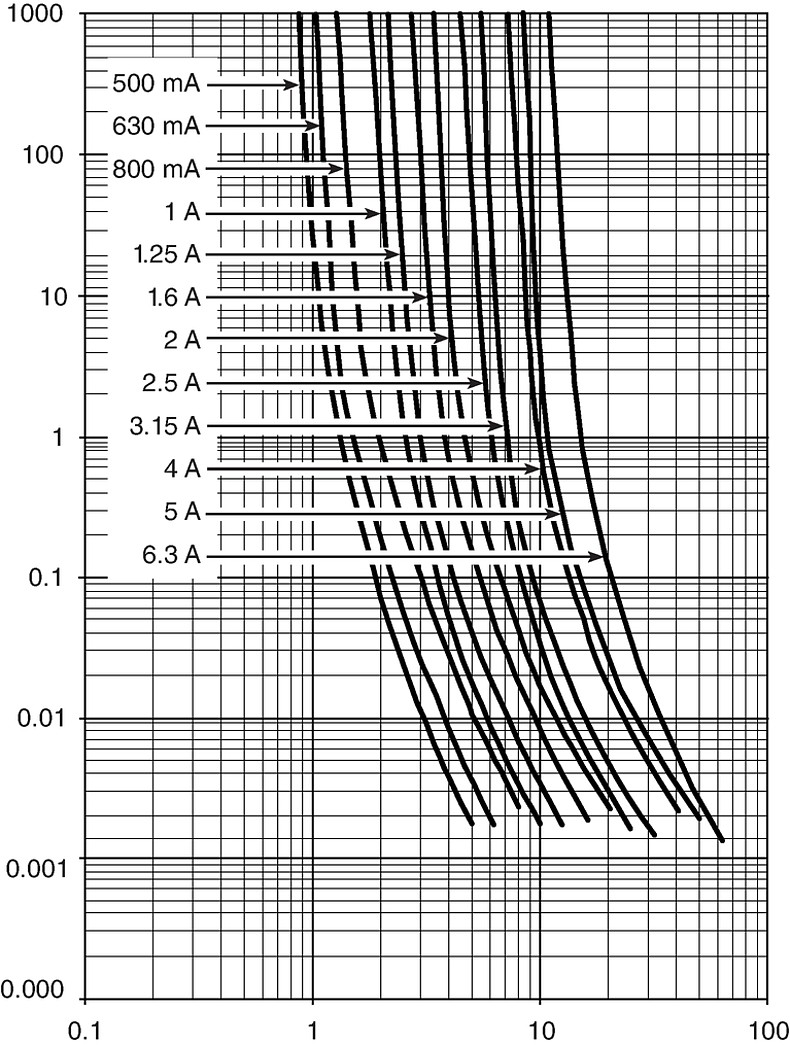

Zeit-Strom-Kennlinien


Zeit in Sekunden
	Strom in Ampere

Kurze Variantentabelle USI 1206 Öffne vollständige Tabelle USI 1206

Nennstrom [A]	Nennspannung [VAC]	Nennspannung [VDC]	Bestell-Nummer	...

0.5	32	63	3413.0213.11	...
0.5	32	63	3413.0213.22	...
0.5	32	63	3413.0213.24	...
0.5	32	63	3413.0213.26	...
0.63	32	63	3413.0214.11	...
0.63	32	63	3413.0214.22	...
0.63	32	63	3413.0214.24	...
0.63	32	63	3413.0214.26	...
0.8	32	63	3413.0215.11	...
0.8	32	63	3413.0215.22	...
0.8	32	63	3413.0215.24	...
0.8	32	63	3413.0215.26	...
1	32	63	3413.0216.11	...
1	32	63	3413.0216.22	...
1	32	63	3413.0216.24	...
1	32	63	3413.0216.26	...
1.25	32	63	3413.0217.11	...
1.25	32	63	3413.0217.22	...
1.25	32	63	3413.0217.24	...
1.25	32	63	3413.0217.26	...
1.6	32	63	3413.0218.11	...
1.6	32	63	3413.0218.22	...
1.6	32	63	3413.0218.24	...
1.6	32	63	3413.0218.26	...
2	32	63	3413.0219.11	...
2	32	63	3413.0219.22	...
2	32	63	3413.0219.24	...
2	32	63	3413.0219.26	...
2.5	32	63	3413.0220.11	...
2.5	32	63	3413.0220.22	...
2.5	32	63	3413.0220.24	...
2.5	32	63	3413.0220.26	...
3.15	32	63	3413.0221.11	...
3.15	32	63	3413.0221.22	...
3.15	32	63	3413.0221.24	...
3.15	32	63	3413.0221.26	...
4	32	63	3413.0222.11	...
4	32	63	3413.0222.22	...
4	32	63	3413.0222.24	...
4	32	63	3413.0222.26	...
5	32	63	3413.0223.11	...
5	32	63	3413.0223.22	...
5	32	63	3413.0223.24	...
5	32	63	3413.0223.26	...
6.3	32	63	3413.0224.11	...
6.3	32	63	3413.0224.22	...
6.3	32	63	3413.0224.24	...
6.3	32	63	3413.0224.26	...
1) UL: 63 A @ 32 VAC, 63 A @ 63 VDC, 600 A @ 6 VDC 1) IEC: 63 A @ 32 VAC, 63 A @ 63 VDC 1) Zusätzliche interne Tests: 150 A @ 24 VAC/DC, 400 A @ 12 VDC, 600 A @ 9 VDC

Verpackungseinheit
gem. IEC 60286-3 Typ 2a

.xx = .11	100 St. in Blistergurt verpackt in ESD-Plastikbeutel
.xx = .22	1000 St. in Blistergurt [W: 8mm und P1: 4mm] auf Spule [A: 18cm]
.xx = .24	5000 St. in Blistergurt [W: 8mm und P1: 4mm] auf Spule [A: 33cm]
.xx = .26	15000 St. in Blistergurt [W: 8mm und P1: 4mm] auf Spule [A: 33cm]

Variantentabelle USI 1206

Nennstrom [A]	Nennspannung [VAC]	Nennspannung [VDC]	Markierung	Ausschaltvermögen	Spannungsabfall 1.0 In typ. [mV]	Kaltwiderstand typ. [mΩ]	Schmelzintegral 10.0 In typ. [A²s]			Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

0.5	32	63	e	1)	230	400	0.045	•	•	3413.0213.11	100
0.5	32	63	e	1)	230	400	0.045	•	•	3413.0213.22	1000
0.5	32	63	e	1)	230	400	0.045	•	•	3413.0213.24	5000
0.5	32	63	e	1)	230	400	0.045	•	•	3413.0213.26	15000
0.63	32	63	f	1)	230	300	0.067	•	•	3413.0214.11	100
0.63	32	63	f	1)	230	300	0.067	•	•	3413.0214.22	1000
0.63	32	63	f	1)	230	300	0.067	•	•	3413.0214.24	5000
0.63	32	63	f	1)	230	300	0.067	•	•	3413.0214.26	15000
0.8	32	63	g	1)	180	200	0.15	•	•	3413.0215.11	100
0.8	32	63	g	1)	180	200	0.15	•	•	3413.0215.22	1000
0.8	32	63	g	1)	180	200	0.15	•	•	3413.0215.24	5000
0.8	32	63	g	1)	180	200	0.15	•	•	3413.0215.26	15000
1	32	63	h	1)	100	85	0.17	•	•	3413.0216.11	100
1	32	63	h	1)	100	85	0.17	•	•	3413.0216.22	1000
1	32	63	h	1)	100	85	0.17	•	•	3413.0216.24	5000
1	32	63	h	1)	100	85	0.17	•	•	3413.0216.26	15000
1.25	32	63	i	1)	100	65	0.28	•	•	3413.0217.11	100
1.25	32	63	i	1)	100	65	0.28	•	•	3413.0217.22	1000
1.25	32	63	i	1)	100	65	0.28	•	•	3413.0217.24	5000
1.25	32	63	i	1)	100	65	0.28	•	•	3413.0217.26	15000
1.6	32	63	k	1)	90	50	0.49	•	•	3413.0218.11	100
1.6	32	63	k	1)	90	50	0.49	•	•	3413.0218.22	1000
1.6	32	63	k	1)	90	50	0.49	•	•	3413.0218.24	5000
1.6	32	63	k	1)	90	50	0.49	•	•	3413.0218.26	15000
2	32	63	m	1)	90	37.5	0.9	•	•	3413.0219.11	100
2	32	63	m	1)	90	37.5	0.9	•	•	3413.0219.22	1000
2	32	63	m	1)	90	37.5	0.9	•	•	3413.0219.24	5000
2	32	63	m	1)	90	37.5	0.9	•	•	3413.0219.26	15000
2.5	32	63	n	1)	65	22.5	1.02	•	•	3413.0220.11	100
2.5	32	63	n	1)	65	22.5	1.02	•	•	3413.0220.22	1000
2.5	32	63	n	1)	65	22.5	1.02	•	•	3413.0220.24	5000
2.5	32	63	n	1)	65	22.5	1.02	•	•	3413.0220.26	15000
3.15	32	63	p	1)	65	18	1.46	•	•	3413.0221.11	100
3.15	32	63	p	1)	65	18	1.46	•	•	3413.0221.22	1000
3.15	32	63	p	1)	65	18	1.46	•	•	3413.0221.24	5000
3.15	32	63	p	1)	65	18	1.46	•	•	3413.0221.26	15000
4	32	63	r	1)	65	12.5	3.52	•	•	3413.0222.11	100
4	32	63	r	1)	65	12.5	3.52	•	•	3413.0222.22	1000
4	32	63	r	1)	65	12.5	3.52	•	•	3413.0222.24	5000
4	32	63	r	1)	65	12.5	3.52	•	•	3413.0222.26	15000
5	32	63	s	1)	65	11.8	4.75	•	•	3413.0223.11	100
5	32	63	s	1)	65	11.8	4.75	•	•	3413.0223.22	1000
5	32	63	s	1)	65	11.8	4.75	•	•	3413.0223.24	5000
5	32	63	s	1)	65	11.8	4.75	•	•	3413.0223.26	15000
6.3	32	63	t	1)	60	8.1	5.42	•	•	3413.0224.11	100
6.3	32	63	t	1)	60	8.1	5.42	•	•	3413.0224.22	1000
6.3	32	63	t	1)	60	8.1	5.42	•	•	3413.0224.24	5000
6.3	32	63	t	1)	60	8.1	5.42	•	•	3413.0224.26	15000
1) UL: 63 A @ 32 VAC, 63 A @ 63 VDC, 600 A @ 6 VDC 1) IEC: 63 A @ 32 VAC, 63 A @ 63 VDC 1) Zusätzliche interne Tests: 150 A @ 24 VAC/DC, 400 A @ 12 VDC, 600 A @ 9 VDC
