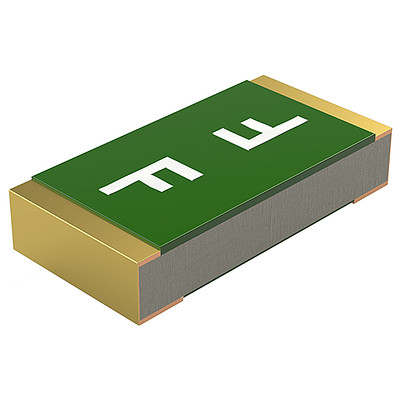

USF 1206  Beispielhaftes Artikelfoto, Beschriftung je nach Bestellnummer
Beispielhaftes Artikelfoto, Beschriftung je nach Bestellnummer

Serie

USF 1206: SMT-Sicherung – ultraflinker und hochzuverlässiger Überstromschutz

SMD-Sicherung, 3.2 x 1.6 mm, Superflink FF, 32-125 VAC, 63-125 VDC

Kostenlose Musteranfrage

40 Varianten


Beschreibung

  • UL Charakteristik
  • Tiefes Schmelzintegral, schnelle Auslösung
  • Dicht gegenüber Vergussmasse

Anwendungen

  • Sekundärschutz DC und AC
  • Schaltungen ohne Einschaltstromspitzen
  • Halbleiterschutz

Nennspannung

32 - 125 VAC, 63 - 125 VDC

Nennstrom

0.375 - 4 A

Ausschaltvermögen

50 A

Charakteristik

Superflink FF

Montage

Leiterplatte,SMT

Zulässige Umgebungstemp.

-55 °C bis 90 °C

Klimakategorie

55/090/21 gemäss IEC 60068-1

Material: Gehäuse

Faserverstärkter Kunststoff, UL 94V-0

Material: Anschlüsse

Kupfer, Ni/Au-beschichtet

Einzelgewicht

0.006 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

Buchstabe (siehe Varianten)

Lötverfahren

Reflow
Lötprofil

Lötbarkeit

245 °C / 3 sec gemäss IEC 60068-2-58, Test Td

Lötwärmebeständigkeit

260 +0/-5 °C / 30 sec gemäss IPC/JEDEC J-STD-020D, Level 1

Feuchtigkeitsempfindlichkeit

MSL 1, J-STD-020

Gehäusewiderstand

nach EIA/IS-722, Test 4.7
>100 MΩ (zw. Anschlüssen und Körper)

Entflammbarkeit

min. UL 94V-1
(nach EIA/IS-722, Test 4.12)

Nässe-/Widerstandstest

MIL-STD-202, Methode 106
(50 Zyklen in Wärmekammer)

Widerstandsfähigkeit gegen Lösungsmittel

MIL-STD-202, Method 215

Festigkeit der Anschlüsse

MIL-STD-202, Methode 211A
(Biegung auf Platte, 1 mm, 1 Minute)

Kurze Variantentabelle USF 1206 Öffne vollständige Tabelle USF 1206

Nennstrom [A] Nennspannung [VAC] Nennspannung [VDC] Bestell-Nummer Symbole, PCB-Layout, 3D-Modelle Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...





0.375 125 125 3413.0112.11 ...
0.375 125 125 3413.0112.22 ...
0.375 125 125 3413.0112.24 ...
0.375 125 125 3413.0112.26 ...
0.5 125 125 3413.0113.11 ...
0.5 125 125 3413.0113.22 ...
0.5 125 125 3413.0113.24 ...
0.5 125 125 3413.0113.26 ...
0.75 32 63 3413.0114.11 ...
0.75 32 63 3413.0114.22 ...
0.75 32 63 3413.0114.24 ...
0.75 32 63 3413.0114.26 ...
1 32 63 3413.0115.11 ...
1 32 63 3413.0115.22 ...
1 32 63 3413.0115.24 ...
1 32 63 3413.0115.26 ...
1.25 32 63 3413.0116.11 ...
1.25 32 63 3413.0116.22 ...
1.25 32 63 3413.0116.24 ...
1.25 32 63 3413.0116.26 ...
1.5 32 63 3413.0117.11 ...
1.5 32 63 3413.0117.22 ...
1.5 32 63 3413.0117.24 ...
1.5 32 63 3413.0117.26 ...
2 32 63 3413.0119.11 ...
2 32 63 3413.0119.22 ...
2 32 63 3413.0119.24 ...
2 32 63 3413.0119.26 ...
2.5 32 63 3413.0120.11 ...
2.5 32 63 3413.0120.22 ...
2.5 32 63 3413.0120.24 ...
2.5 32 63 3413.0120.26 ...
3 32 63 3413.0121.11 ...
3 32 63 3413.0121.22 ...
3 32 63 3413.0121.24 ...
3 32 63 3413.0121.26 ...
4 32 63 3413.0123.11 ...
4 32 63 3413.0123.22 ...
4 32 63 3413.0123.24 ...
4 32 63 3413.0123.26 ...

1) UL: 50 A @ 125 VAC/DC / 300 A @ 12 VDC τ =0.2 ms

2) UL: 50 A @ 32 VAC / 50 A @ 63 VDC / 300 A @ 12 VDC τ =0.2 ms

1) + 2) Zusätzliche interne Tests: 150 A @ 24 VAC/DC, 400 A @ 12 VDC, 600 A @ 9 VDC

Verpackungseinheit
gem. IEC 60286-3 Typ 2a
.xx = .11 100 St. in Blistergurt verpackt in ESD-Plastikbeutel
.xx = .22 1000 St. in Blistergurt [W: 8mm und P1: 4mm] auf Spule [A: 18cm]
.xx = .24 5000 St. in Blistergurt [W: 8mm und P1: 4mm] auf Spule [A: 33cm]
.xx = .26 15000 St. in Blistergurt [W: 8mm und P1: 4mm] auf Spule [A: 33cm]
