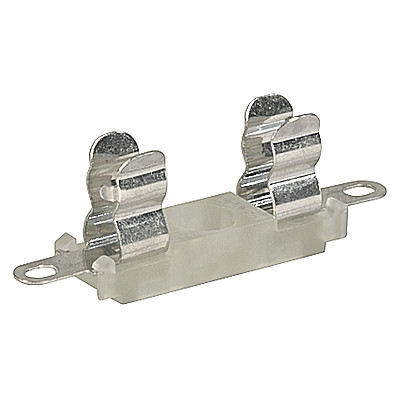

Sicherungseinsatz
5 x 20 mm
Montage
Schraub
Befestigung
Schraub/Niet
Klemme
Löt
Nennspannung
250 VAC
Nennstrom
6.3 A
Zulässige Umgebungstemp.
-40 °C bis 85 °C
Klimakategorie
40/085/21 gemäss IEC 60068-1
Material: Sockel
Thermoplast, nature, UL 94V-1
Material: Abdeckung
Thermoplast transparent UL 94V-0
Material: Anschlüsse
Kupferlegierung, verzinnt
Einzelgewicht
1.5 g
Lagerbedingungen
0 °C bis 60 °C, max. 70% r.F.
Stempelung
, Nennspannung, Nennstrom, Prüfzeichen
Lötverfahren
Hand
Lötprofil
Lötbarkeit
350 °C / 2 sec gemäss IEC 60068-2-20, Test Ta, Methode 2
Lötwärmebeständigkeit
350 °C / 10 sec gemäss IEC 60068-2-20, Test Tb, Methode 2
Kontaktwiderstand
< 10 mΩ bei 100 mA
Spannungsfestigkeit
> 3 kV
(50 Hz: 1 min)
Stossspannungsfestigkeit
> 4 kV zwischen L-N
Isolationswiderstand
> 10 MΩ zwischen L-N
(500 VDC: 1 min)
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
Organisation | Design | Norm | Beschreibung |
---|---|---|---|
![]() |
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
Identifikation | Details | Aussteller | Beschreibung |
---|---|---|---|
![]() |
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
![]() |
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
![]() |
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
