Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
6 Varianten
Beschreibung
- TMF12-211 - Geräteschutzschalter thermisch-magnetisch,
- Metalltaster unbeleuchtet und beleuchtet
- 1 polig
- Steckanschlüsse 6.3 x 0.8 mm / Schraubanschlüsse
Anwendungen
- Netzteile
- Unterbrechungsfreie Stromversorgung
- Elektrowerkzeuge
- Haushaltsgeräte
Nennspannung AC
AC 240 V: 50/60
Nennspannung DC
28 V
Nennstrombereich AC
0.05 - 15 A
Bedingtes Ausschaltvermögen Inc
IEC 60934: PC1, AC 240 V: 1 kA
Spannungsfestigkeit
50 Hz: > 1.5 kV
Impuls 1.2/50 μs: > 2.5 kV
Isolationswiderstand
500 VDC > 100 MΩ
Typische Lebensdauer
2 x In: 5000 Schaltspiele
Rückstellender Typ
AC : 2 x In , cos φ 0.6 :
DC : 2 x In , L/R = 2 - 3 ms :
50 Schaltspiele
Manuell EIN/AUS Typ
AC : 2 x In , cos φ 0.6 :
DC : 2 x In , L/R = 2 - 3 ms :
5000 Schaltspiele
Überlast
IEC: min. 40 Auslösungen
@ 6 x In, cos φ 0.6
UL / CSA: min. 50 Auslösungen
@ 1.5 x In, cos φ 0.75
Umgebungstemperatur
-5 °C bis 60 °C
Vibrationsfestigkeit
± 0.75 mm @ 5 - 60 Hz
gemäss IEC 60068-2-6, Test Fc
7 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Fc
Stossfestigkeit
60 G / 18 ms
gemäss IEC 60068-2-27, Test Ea
Auslöseart
Thermisch-magnetisch
Betätigungsart
Manuell EIN/AUS
IK-Schutzklasse
IK07
Anzugsdrehmoment Edelstahlmutter
12 Nm für Gewinde M19, 16 Nm für M22
Salznebelprüfung (nach DIN 50021-SS)
24 h / 48 h / 96 h Einwirkzeit
Versorgungsspannung
24 VDC Ringbeleuchtung ohne Vorwiderstand Punktbeleuchtung
Gewicht
ca. 55 g
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: TM12
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|
Produktnormen
Produktnormen, welche referenziert werden
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Ausgelegt gemäss | IEC 60934 | Geräteschutzschalter |
|
Ausgelegt gemäss | UL 1077 | Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln |
|
Ausgelegt gemäss | GB 17701 | Geräteschutzschalter |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...
Dimension [mm]
Typischer Innenwiderstand TMF12
| Nennstrom [A] | Innenwiderstand [Ω] |
| 0.05 | 335.00 |
| 0.50 | 4.37 |
| 1.00 | 1.23 |
| 2.00 | 0.369 |
| 3.00 | 0.181 |
| 4.00 | 0.097 |
| 5.00 | 0.055 |
| 6.00 | 0.044 |
| 7.00 | 0.0231 |
| 8.00 | 0.0227 |
| 9.00 | 0.0142 |
| 10.00 | 0.0123 |
| 11.00 | 0.012 |
| 12.00 | 0.012 |
| 13.00 | 0.0108 |
| 14.00 | 0.0091 |
| 15.00 | 0.0089 |
| 16.00 | 0.0071 |
Einfluss der Umgebungstemperatur
| Umgebungstemperatur [°C] | Korrekturfaktor |
| -5 | 0.87 |
| 0 | 0.90 |
| 10 | 0.95 |
| 23 | 1.00 |
| 30 | 1.05 |
| 40 | 1.12 |
| 50 | 1.20 |
| 60 | 1.30 |
Zeit-Strom-Kennlinien

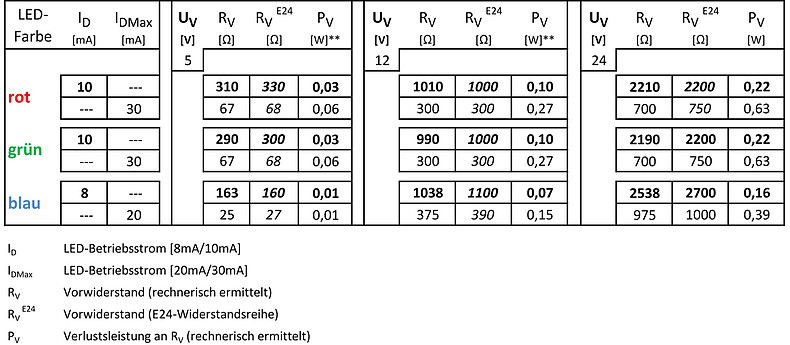

Punktbeleuchtung
| Betriebsdaten | Durchlassstrom max. | Durchlassspannung bei 10 mA | Durchlassspannung bei 8 mA | Durchlassspannung max. |
| LED rot | 30 mA | 1,9 VDC | 3,0 VDC | |
| LED grün | 30 mA | 2,1 VDC | 3,0 VDC | |
| LED blau | 20 mA | 3,7 VDC | 4,5 VDC | |
| Bitte beachten: Schalter werden ohne Vorwiderstand geliefert. | ||||
| Die drei Ziffern sind Bestandteil des Nummernschlüssels: | |
| 000 | keine Beschriftung |
| 001-100 | Standardbeschriftung |
| 101- | kundenspezifische Beschriftung |
- Betätigungselemente in ESD sicherer Verpackung
- Muttern und Dichtungsringe in Beutel beigelegt im Karton
- Geräteschutzschalter in Beutel beigelegt im Karton
Kurze Variantentabelle TM12-MSM Öffne vollständige Tabelle TM12-MSM
| Geräteschutzschalter |
Bestellnummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||
|---|---|---|---|---|---|---|---|---|
| Typ | Nennstrom | Anschlussart | ||||||
| TMF12-221-10 | 10 A | Steckanschlüsse 6.3 x 0.8 mm | 4410.9013 | ... | ||||
| TMF12-221-16 | 16 A | Steckanschlüsse 6.3 x 0.8 mm | 4410.9014 | ... | ||||
| TMF12-221-10 | 10 A | Steckanschlüsse 6.3 x 0.8 mm | 4410.9015 | ... | ||||
| TMF12-221-16 | 16 A | Steckanschlüsse 6.3 x 0.8 mm | 4410.9016 | ... | ||||
| TMF12-221-15 | 15 A | Steckanschlüsse 6.3 x 0.8 mm | 4410.9020 | ... | ||||
| TMF12-221-15 | 15 A | Steckanschlüsse 6.3 x 0.8 mm | 4410.9022 | ... | ||||
| Verbindungsstück ist im Lieferumfang enthalten |
||||||||
| Verpackungseinheit | 10 ST |
01.10.2024
