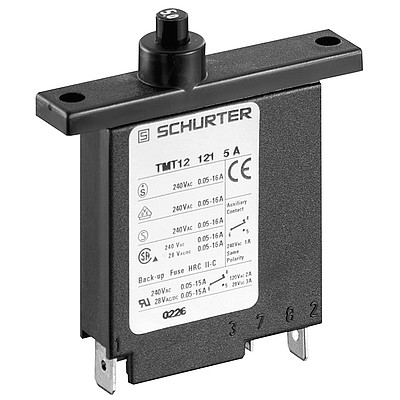

TM12-112 Geräteschutzschalter thermisch-magnetisch, Flanschbefestigung, Reset Typ, Schraubanschlüsse

Serie: TM12-112

Geräteschutzschalter thermisch-magnetisch, Flanschbefestigung, Reset Typ, Schraubanschlüsse

Phase_Out_Logo
Kostenlose Musteranfrage

Letzte Bestellmöglichkeit: 30.09.2024
Letzter Liefertermin: 20.12.2024
Zulassungen und Konformitäten
CAD

Beschreibung TM12-112

Beschreibung

  • Flanschbefestigung:
  • TMF12-211 - Geräteschutzschalter thermisch-magnetisch
  • 1 polig
  • Rückstellender Typ
  • Unempfindlich gegen Schock und Vibraton
  • Schraubanschlüsse

Alleinstellungsmerkmale

  • Auslösecharakteristik Flink oder Träge
  • Positive Freiauslösung
  • Verfügbar mit Schutzhaube
  • Verschiedene Montagemöglichkeiten

Anwendungen

  • Netzteile
  • Unterbrechungsfreie Stromversorgung
  • Elektrowerkzeuge
  • Haushaltsgeräte
Detailanfrage zu Typ

Details TM12-112

detailsTechnische Daten detailsZulassungen und Konformitäten detailsCAD-Zeichnungen detailsDimension detailsElektrische Kennwerte

Nennspannung AC

AC 240 VAC

Nennspannung DC

28 VDC

Nennstrombereich AC

0.05 - 15 A , siehe Approbationen

Bedingtes Ausschaltvermögen Inc

IEC 60934: PC1, AC 240 V: 1 kA

Schaltvermögen Icn

IEC 60934: AC 240 V : 200 A

AC/DC 28 V : 400 A

Schutzgrad

Frontseite IP40 gemäss IEC 60529

Spannungsfestigkeit

50 Hz: > 1.5 kV
Impuls 1.2/50 μs: > 2.5 kV

Isolationswiderstand

500 VDC > 100 MΩ

Typische Lebensdauer

2 x In: 5000 Schaltspiele

Minimale Lebensdauer

Rückstellender Typ
 AC : 2 x In , cos φ 0.6 :
 DC : 2 x In , L/R = 2 - 3 ms :
 50 Schaltspiele

Überlast

IEC: min. 40 Auslösungen
@ 6 x In, cos φ 0.6

UL / CSA: min. 50 Auslösungen
@ 1.5 x In, cos φ 0.75

Umgebungstemperatur

-5 °C bis 60 °C

Vibrationsfestigkeit

± 1.5 mm @ 10 - 60 Hz
gemäss IEC 60068-2-6, Test Fc
10 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Fc

Stossfestigkeit

100 G / 6 ms
gemäss IEC 60068-2-27, Test Ea

Auslöseart

Thermisch-magnetisch

Betätigungsart

Reset Typ

Gewicht

ca. 10 g

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: TM12

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE
VDE Zulassungen
VDE VDE Ausweisnummer: 99673
Prüfzeichen cURus
UL Zulassungen
UL UR Ausweisnummer: E71572
Prüfzeichen CSA
CSA Zulassungen
CSA CSA Zertifizierungsdatensatz: LR 37712
Prüfzeichen ccc
CCC Zulassungen
CCC CCC Ausweisnummer: 2020970307003504

Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60934 Geräteschutzschalter
Prüfzeichen UL Ausgelegt gemäss UL 1077 Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln
Prüfzeichen ccc Ausgelegt gemäss GB 17701 Geräteschutzschalter

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE
CE-Konformitätserklärung
SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA
UKCA-Konformitätserklärung
SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif
RoHS
SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps
China RoHS
SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH
REACH
SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

040170200000008098
LOADING...

Dimension [mm]

TMx12-112
TMx12_112_Massbild_Flanschbefestg_Schraubanschluss
TM12_Montage_Flanschbefestigung_von_hinten
Montage von hinten
TM12_Montage_Flanschbefestigung_von_vorne
Montage von vorne

Schaltbilder

TM12-...
T12M_Schaltbild_TM12-...
TM12-...N
T12M_Schaltbild_TM12-...N
TM12-...S
T12M_Schaltbild_TM12-...S
TM12-...SN
T12M_Schaltbild_TM12-...SN

Approbation Hauptstromkreis Hilfsstromkreis
  Nennstrom Nennspannung AC Nennspannung DC Nennstrom Nennspannung AC Nennspannung DC
    CSA C22.2 No. 235 0.05...15 A 240 V 28 V 2 A 3 A 120 V - - 28 V
  CSA C22.2 No. 235 0.05...16 A 240 V 28 V 1 A 240 V -
  EN 60934 0.05...16 A 240 V 28 V 1 A 240 V 28 V
  GB 17701 0.05...16 A 240 V 28 V 1 A 240 V 28 V

Typischer Innenwiderstand TMF12

Nennstrom [A] Innenwiderstand [Ω]
0.05 335.00
0.50 4.37
1.00 1.23
2.00 0.369
3.00 0.181
4.00 0.097
5.00 0.055
6.00 0.044
7.00 0.0231
8.00 0.0227
9.00 0.0142
10.00 0.0123
11.00 0.012
12.00 0.012
13.00 0.0108
14.00 0.0091
15.00 0.0089
16.00 0.0071

Typischer Innenwiderstand TMT12

Nennstrom [A] Innenwiderstand [Ω]
0.05 260.00
0.50 4.03
1.00 1.006
2.00 0.323
3.00 0.161
4.00 0.086
5.00 0.0494
6.00 0.0396
7.00 0.0257
8.00 0.0249
9.00 0.0129
10.00 0.0112
11.00 0.0111
12.00 0.0111
13.00 0.0109
14.00 0.0092
15.00 0.0090
16.00 0.0075

Einfluss der Umgebungstemperatur

Umgebungstemperatur [°C] Korrekturfaktor
-5 0.87
0 0.90
10 0.95
23 1.00
30 1.05
40 1.12
50 1.20
60 1.30

Zeit-Strom-Kennlinien

Zeit in Sekunden
TM12_Auslösekennlinie_7A
Vielfaches des Nennstromes In


Umgebungstemperatur +23°

Konfig. Code TM12-112


TM F 12 - 1 2 3 A B C - 1.23
Bei den Buchstaben handelt es sich um Platzhalter für die Schlüssel der entsprechenden Auswahlwerte in den Schlüsseltabellen.

TM F 12 - 1 2 3 A B C - 1.23 = Magnetischer Auslösebereich
Magnetischer Auslösebereich Konfigurationsschlüssel
Träge T
Flink F


TM F 12 - 1 2 3 A B C - 1.23 = Montageart
Montageart Konfigurationsschlüssel
Schraubflansch-Befestigung 1


TM F 12 - 1 2 3 A B C - 1.23 = Betätigungsart
Betätigungsart Konfigurationsschlüssel
Reset Typ 1


TM F 12 - 1 2 3 A B C - 1.23 = Klemme
Klemme Konfigurationsschlüssel
Schraubanschlüsse 2


TM F 12 - 1 2 3 A B C - 1.23 = Hilfskontakt
Hilfskontakt Konfigurationsschlüssel
Hilfskontakt S


TM F 12 - 1 2 3 A B C - 1.23 = Nebenanschluss
Nebenanschluss Konfigurationsschlüssel
Nebenanschluss N


TM F 12 - 1 2 3 A B C - 1.23 = Stellungsanzeige
Stellungsanzeige Konfigurationsschlüssel
Stellungsanzeige R


TM F 12 - 1 2 3 A B C - 1.23 = Nennstrom
Nennstrom Konfigurationsschlüssel
0.05 A 0.05
0.1 A 0.1
0.15 A 0.15
0.2 A 0.2
0.3 A 0.3
0.4 A 0.4
0.5 A 0.5
0.6 A 0.6
0.7 A 0.7
0.8 A 0.8
0.9 A 0.9
1.0 A 1
1.1 A 1.1
1.2 A 1.2
1.3 A 1.3
1.4 A 1.4
1.5 A 1.5
1.6 A 1.6
1.7 A 1.7
1.8 A 1.8
1.9 A 1.9
2.0 A 2
2.1 A 2.1
2.3 A 2.3
2.5 A 2.5
2.8 A 2.8
3.0 A 3
3.3 A 3.3
3.5 A 3.5
4.0 A 4
4.5 A 4.5
5.0 A 5
5.5 A 5.5
6.0 A 6
6.5 A 6.5
7.0 A 7
7.5 A 7.5
8.0 A 8
8.5 A 8.5
9.0 A 9
9.5 A 9.5
10.0 A 10
11.0 A 11
12.0 A 12
13.0 A 13
14.0 A 14
15.0 A 15
16.0 A 16
Weitere Nennnströme auf Anfrage
