T11-214  Geräteschutzschalter thermisch, Gewindehalsbefestigung, Reset Typ, Steckanschlüsse

Serie: T11-214

Geräteschutzschalter thermisch, Gewindehalsbefestigung, Reset Typ, Steckanschlüsse

Kostenlose Musteranfrage

4 Varianten


Beschreibung

  • Gewindehalsbefestigung
  • Geräteschutzschalter thermisch
  • 1 polig
  • Rückstellender Typ
  • Steckanschlüsse 2.8 x 0.8 mm

Alleinstellungsmerkmale

  • Kompakte Bauweise
  • Positive Freiauslösung
  • Verfügbar mit Schutzhaube
  • Verschiedene Montagemöglichkeiten

Anwendungen

  • Elektrowerkzeuge
  • Haushaltgeräte
  • Netz- und Ladegeräte
  • Industrieanwendungen

Nennspannung AC

AC 240 VAC

Nennspannung DC

48 VDC

Nennstrombereich AC

0.05 - 16 A

Bedingtes Ausschaltvermögen Inc

IEC 60934: PC1, AC 240 V: 2 kA

Schaltvermögen Icn

IEC 60934: bei In < 6.5 A/240 VAC : 8 x In

IEC 60934: bei In ≥ 6.5 A/240 VAC : 96 A

Schutzgrad

Frontseite IP40 gemäss IEC 60529

Spannungsfestigkeit

50 Hz: > 1.5 kV
Impuls 1.2/50 μs: > 2.5 kV

Isolationswiderstand

500 VDC > 100 MΩ

Typische Lebensdauer

2 x In: 500 Schaltspiele

Minimale Lebensdauer

Rückstellender Typ
 AC : 2 x In , cos φ 0.6 :
 DC : 2 x In , L/R = 2 - 3 ms :
 50 Schaltspiele

Überlast

IEC: min. 40 Auslösungen
@ 6 x In, cos φ 0.6

UL / CSA: min. 50 Auslösungen
@ 1.5 x In, cos φ 0.75

Umgebungstemperatur

-5 °C bis 60 °C

Vibrationsfestigkeit

± 1.5 mm @ 10 - 60 Hz
gemäss IEC 60068-2-6, Test Fc
5 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Fc

Stossfestigkeit

100 G / 6 ms
gemäss IEC 60068-2-27, Test Ea

Auslöseart

Thermisch

Betätigungsart

Reset Typ

Gewicht

ca. 10 g

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: T11

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE VDE VDE Ausweisnummer: 99759
Prüfzeichen cURus UL UR Ausweisnummer: E71572
Prüfzeichen ccc CCC CCC Ausweisnummer: 2020970307003506


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60934 Geräteschutzschalter
Prüfzeichen UL Ausgelegt gemäss UL 1077 Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA C22.2 No. 235 Ergänzende Schutzvorrichtungen
Prüfzeichen ccc Ausgelegt gemäss GB 17701 Geräteschutzschalter


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

040170000000008004
LOADING...

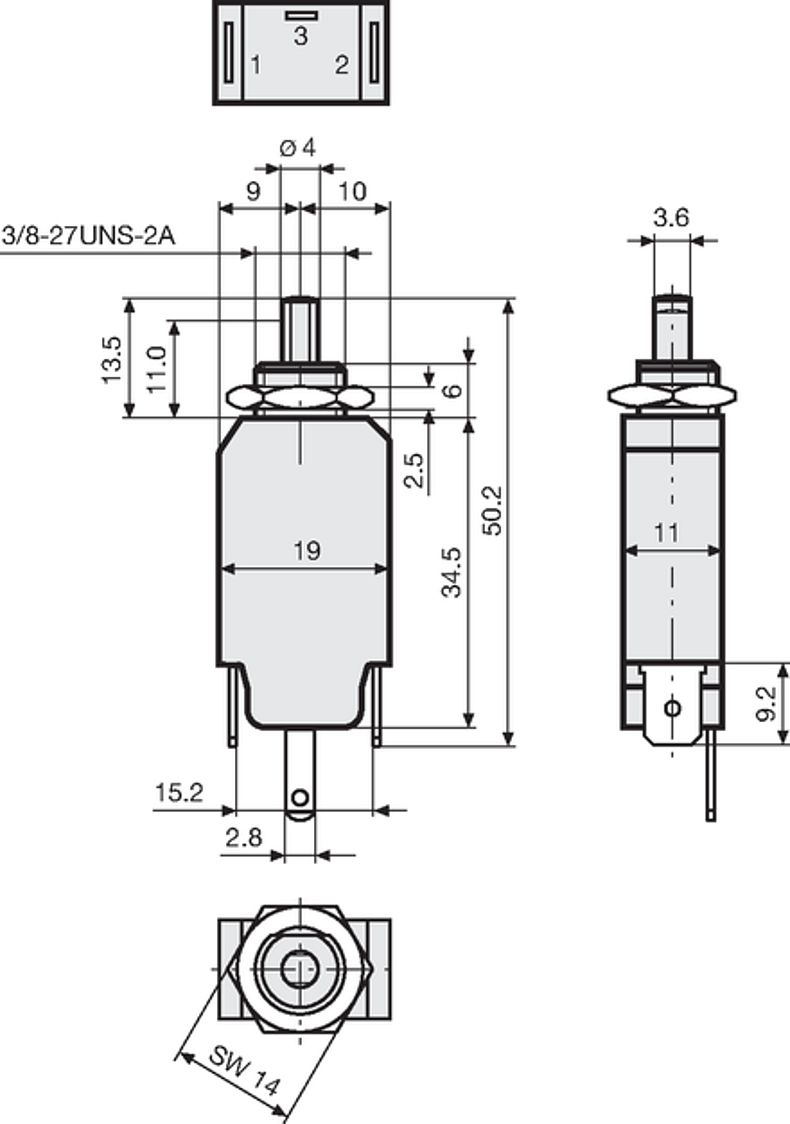

Dimension [mm]

T11-214N


Schaltbilder

Nennstrom ≤7,5 A

Nebenanschluss T11-...N ≤6,5 A


Typischer Innenwiderstand pro Pol

Nennstrom [A] Innenwiderstand [Ω]
0.05 380.000
0.50 5.200
1.00 1.350
2.00 0.300
3.00 0.130
4.00 0.080
5.00 0.040
6.00 0.040
7.00 0.020
8.00 0.012
9.00 0.012
10.00 0.011
11.00 0.0095
12.00 0.0095
13.00 0.0085
14.00 0.0085
15.00 0.0075
16.00 0.0075

Zeit-Strom-Kennlinien

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°

Einfluss der Umgebungstemperatur

Umgebungstemperatur [°C] Korrekturfaktor
-5 0.87
0 0.90
+10 0.95
+23 1.00
+30 1.04
+40 1.10
+50 1.15
+60 1.20


T11 - 1 2 3 A B - 1.23
Bei den Buchstaben handelt es sich um Platzhalter für die Schlüssel der entsprechenden Auswahlwerte in den Schlüsseltabellen.

T11 - 1 2 3 A B - 1.23 = Montageart
Montageart Konfigurationsschlüssel
Gewindehalsbefestigung 6 mm 2


T11 - 1 2 3 A B - 1.23 = Betätigungsart
Betätigungsart Konfigurationsschlüssel
Reset Typ 1


T11 - 1 2 3 A B - 1.23 = Klemme
Klemme Konfigurationsschlüssel
Steckanschlüsse 2.8x0.8mm 4


T11 - 1 2 3 A B - 1.23 = Nebenanschluss
Nebenanschluss Konfigurationsschlüssel
Nebenanschluss N


T11 - 1 2 3 A B - 1.23 = Stellungsanzeige
Stellungsanzeige Konfigurationsschlüssel
Stellungsanzeige R


T11 - 1 2 3 A B - 1.23 = Nennstrom
Nennstrom Konfigurationsschlüssel
Weitere Nennnströme auf Anfrage


Kurze Variantentabelle T11-214 Öffne vollständige Tabelle T11-214

Nennstrom Bauform-Varianten Bestellnummer Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

  Nebenanschluss   Stellungsanzeige
0.6 A 4400.0261 ...
1.5 A 4400.0422 ...
2.5 A 4400.0089 ...
6.0 A 4400.0144 ...

Verpackungseinheit 100 ST
