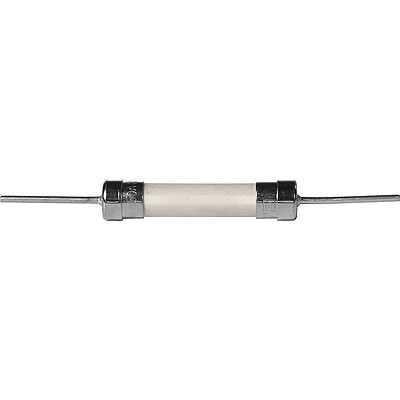

SUT-H 6.3x32 Pigtail  Pigtail-Sicherung, 6.3x32 mm, bis 50 A, hohes Schmelzintegral

Serie: SUT-H 6.3x32 Pigtail

Pigtail-Sicherung, 6.3x32 mm, bis 50 A, hohes Schmelzintegral

Kostenlose Musteranfrage

8 Varianten


Beschreibung

  • Robuste 6.3x32 Sicherung für hohe Leistungs- und Einschaltimpulsanforderungen

Alleinstellungsmerkmale

  • Hohes I²t bei hohem Ausschaltvermögen
  • Nennströme bis 50 A

Anwendungen

  • 1-phasige Hochstromanwendungen bis 50 A

Nennspannung

250 VAC/ 100 VDC

Nennstrom

10 - 50 A

Ausschaltvermögen

500 A - 10 kA

Charakteristik

Träge T

Zulässige Umgebungstemp.

-40 °C bis 85 °C

Klimakategorie

40/085/21 gemäss IEC 60068-1

Material: Körper

Keramik

Material: Endkappen

Messing, vernickelt

Material: Pigtail

Kupfer, verzinnt

Material: Füllung

Sand

Einzelgewicht

3.9 g

Lagerbedingungen

0 °C bis 50 °C, max. 70% r.F.

Stempelung

Schurter_Prüfzeichen, Typ, Nennstrom, Nennspannung, Prüfzeichen

Lötverfahren

Welle
Lötprofil

Lötbarkeit

235 °C / 2 sec gemäss IEC 60068-2-20, Test Ta, Methode 1

Lötwärmebeständigkeit

260 °C / 5 sec gemäss IEC 60068-2-20, Test Tb, Methode 1A

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: SUT-H 6.3x32 Pigtail

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen cURus UL UR Ausweisnummer: E184831


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen UL Ausgelegt gemäss UL 248-14 Niederspannungssicherungen - Teil 14: Zusatzsicherungen
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA22.2 No. 248.14 Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

010010080000000187
LOADING...

Dimension [mm]

In ≤ 30 A: ØA = 1.0 mm
In ≥ 40 A: ØA = 1.2 mm

Schmelzzeiten

Nennstrom In 1.35 x In max. 2.0 x In min. 2.0 x In max.
10 A - 50 A 60 min 5 s 60 s

Zeit-Strom-Kennlinien

Zeit in Sekunden
Strom in Ampere

Zeit in Sekunden
Strom in Ampere


Kurze Variantentabelle SUT-H 6.3x32 Pigtail Öffne vollständige Tabelle SUT-H 6.3x32 Pigtail

Nennstrom [A] Nennspannung [VAC] Nennspannung [VDC] Bestell-Nummer Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


10 250 100 8020.0602.H.PT ...
12 250 100 8020.0603.H.PT ...
15 250 100 8020.0604.H.PT ...
20 250 100 8020.0605.H.PT ...
25 250 100 8020.0606.H.PT ...
30 250 100 8020.0607.H.PT ...
40 250 80 8020.0608.H.PT ...
50 250 70 8020.0609.H.PT ...

1) 500A @ 250VAC, cosφ = 0.7-0.8 / 10kA @ 125VAC , cosφ = 0.7-0.8 / 500A @ 100VDC, τ <= 3ms

2) 500A @ 250VAC, cosφ = 0.7-0.8 / 10kA @ 125VAC , cosφ = 0.7-0.8 / 500A @ 80VDC, τ <= 3ms

3) 500A @ 250VAC, cosφ = 0.7-0.8 / 10kA @ 125VAC , cosφ = 0.7-0.8 / 500A @ 70VDC, τ <= 3ms

Verpackungseinheit Kartonschachtel (100 St.)
