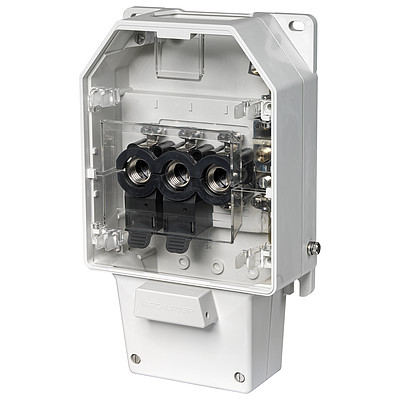

SKD 25A  SKD 25A DII Bride
SKD 25A DII
Bride

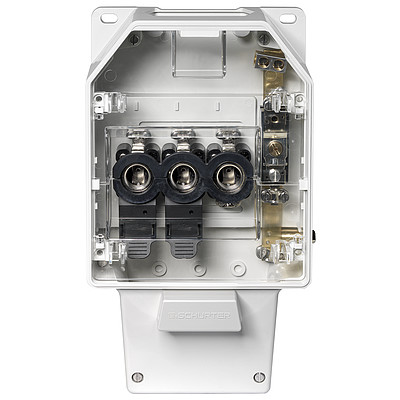

SKD 25A  SKD Hausanschlusskasten 25A, D II (gG)
SKD 25A  SKD 25A DII Bride
SKD 25A  SKD Hausanschlusskasten 25A, D II (gG)

Serie: SKD 25A

SKD Hausanschlusskasten 25A, D II (gG)

Kostenlose Musteranfrage

2 Varianten


Beschreibung

  • Glasfaserverstärktem Polyester
  • schwerbrennbar
  • schlagfest IK07 (2J)
  • Aussenerdanschluss fix montiert
  • Für innen und aussen geeignet
  • Für ortsfeste Montage

Alleinstellungsmerkmale

  • Zusätzlicher Berührungsschutz der Eingangsklemmen
  • Sicherungselemente + Neutralleitertrenner mit Doppelbride, eingangsseitig (4-Leiter System), geprüft für Aluminiumkabel

Merkmale

  • Montage- und Anschlusskomfort dank zweiteiligem Gehäuse
  • Riegelverschluss (4-kant mit Schlitz, 8mm)
  • Berührungsschutz mit 2-teiliger geschnappter, transparenter und plombierbarer Abdeckung
  • Neutralleitertrenner für Übergang von Schema TN-C auf TN-S
  • Neutralleitertrenner Trennstück selbstöffnend beim lösen der Trennschraube
  • Erdanschluss Bride für max 50mm² Cu-Kabel

Das frische Design wie auch die markant kleinere Einbautiefe von 2 cm fallen beim ersten Betrachten des Hausanschlusskastens sofort auf. Das neue Innenleben wird durch den Deckel mittels eines 4-kant Riegelverschlusses mit Schlitz geschützt. Der innere Berührungsschutz des SKD-Hausanschlusskastens erfolgt durch die schnappbaren, transparenten und plombierbaren Innenabdeckungen, welche ohne Werkzeug entfernt werden können. Natürlich ist der SKD-Hausanschlusskasten auch für die Netz-Zukunft bestens gewappnet. Der SKD ist auch für 3-polige Schaltelemente oder 1-polige Hochleistungsautomaten ausgerüstet. (3)

[Swipe to the left and right for more options]

Die Eingangs- und Abgangsabdeckung können einfach plombiert werden.

Abdeckplatten

NH-Sicherungslasttrennschalter Spannungsprüfung bei NH-Sicherungen mit nicht isolierten Grifflaschen durch aufklappbares Fenster möglich

Bemessungsstrom Ie

25 A  @  500 VAC

Bemessungsspannung Ue

500 VAC

Bemessungs-Isolationsspannung Ui

1000 VAC

Bemessungs-Betriebsfrequenz fe

50 Hz

Bemessungsbelastungsfaktor RDF

0.8

Element mit Doppelbriden

6  -  25 mm²

Neutralleitertrenner mit Doppelbriden

6   - 25 mm²

Bemessungs-Stossspannungsfestigkeit Uimp

6 kV

Bedingter Bemessungskurzschlussstrom

50 kA  @  500 VAC

Bemessungskurzzeitstromfestigkeit mit Sicherungseinsätzen

20 kA␠ @  500 VAC

Zulässige Umgebungstemperatur

-25 °C bis +40 °C gemäss IEC 61439

Schutzart bei geschlossenem Gehäuse

IP54 gemäss IEC 60529

Verschmutzungsgrad

Erdanschluss Bride

6  -  25 mm²

Aussenerdanschluss

M8

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in   Details über Zulassungen


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: SKD 25A

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

900150030000005522
LOADING...

Abmessungen [mm]


Montageanleitungen

1. Abdeckplatten 2-teilig, geschnappt, transparent und plombierbar
2. NH-Sicherungslasttrennschalter
3. Aufklappbares Fenster
4. Innere Abdeckungen
5. Verschiedene Anschlussvarianten
| Prismabride | Kabelschuh M8 | Doppelklemmen
6. 4-kant-Schloss
7. Beschriftungsstreifen
8. Neutralleitertrenner für TN-S/TN-C
9. Aussenerdanschluss fix montiert
10. Erdbügel (optional)
11. Erweiterungsmodul mit DIN-Schiene (optional)
12. 63A- Sicherungselement mit Berührungsschutz und verschiedenen Anschlussvarianten


Schaltbilder

TN-S (Anlieferzustand)

L = Polleiter
PE = SchutzleiterPEN = PEN-Leiter
N = Neutralleiter
NE = Nullungs-Erdleiter
TS = Trennschraube
KA= Kabelarmierung
TN-C

L = Polleiter
PE = SchutzleiterPEN = PEN-Leiter
N = Neutralleiter
NE = Nullungs-Erdleiter
TS = Trennschraube
KA= Kabelarmierung

Alle SKD-Hausanschlusskasten von SCHURTER AG sind mit dem vielseitigen Neutralleitertrenner bestückt. Der Neutralleitertrenner eignet sich für den Einsatz in Netzen mit Erdung nach Schema TN-S und TN-C. Durch einfache Umpositionierung der Trennschraube kann die Anschlussart geändert werden.


Kurze Variantentabelle SKD 25A Öffne vollständige Tabelle SKD 25A

Bezeichnung Bestückt Klemme E-Nr. A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

SKD 25A DII+0+E - Bride - ...
SKD 25A DW DII+0+E - Doppelklemme - ...

Verpackungseinheit 1 ST

900150030000005522
LOADING...
Zubehör (9)

[Swipe to the left and right for more options]

Abdeckplatten 25/63A

Abdeckplatten für SKD 25A und 63A

Einbausicherungselemente 25/63A

Einbausicherungselement für SKD 25A und 63A

Klemmen Abdeckung

Klemmen Abdeckung für SKD 25A, 63A und 160A

Abdeckungen SKD 25/60/160 A

Abdeckungen für SKD 25A, 63A und 160A

Kabelbriden

Kabelbride für SKD 25A, 63A und 160A

Gummitülle

Gummitülle für SKD 25A, 63A und 160A

Erweiterungsmodul

Erweiterungsmodul für SKD 25A, 63A und 160A

Erdbügel

Erdbügel für SKD 25A, 63A und 160A

Neutralleitertrenner

Neutralleitertrenner für SKD 25A, 63A und 160A
