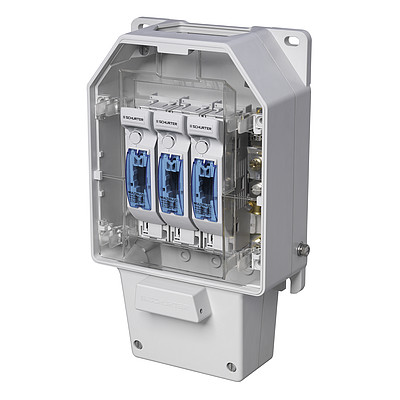

SKD 160A SKD Hausanschlusskasten de IM0014108
SKD Hausanschlusskasten 160A

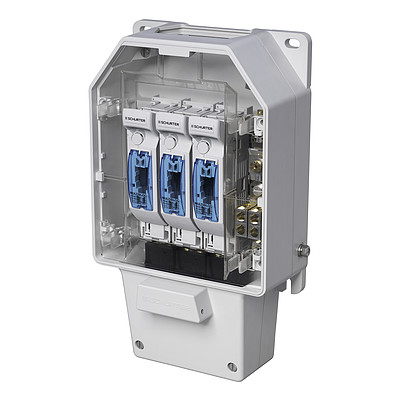

SKD 160A SKD Hausanschlusskasten de IM0014104
SKD Hausanschlusskasten 160A

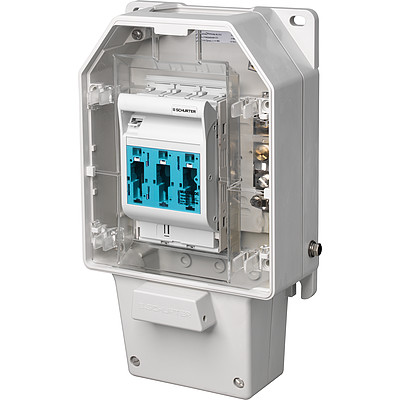

SKD 160A SKD Hausanschlusskasten 160A de IM0017195
SKD Hausanschlusskasten 160A

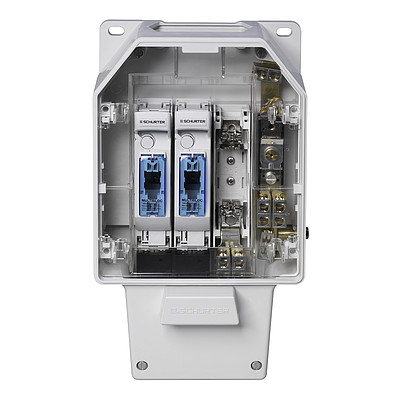

SKD 160A SKD Hausanschlusskasten de IM0014106
SKD Hausanschlusskasten 160A

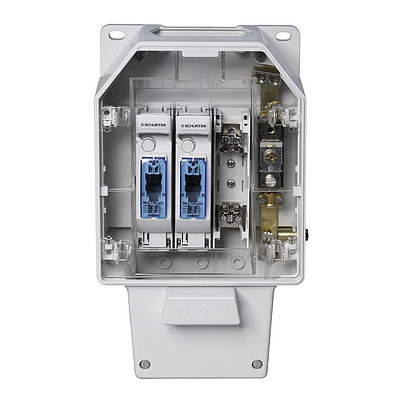

SKD 160A SKD Hausanschlusskasten de IM0014109
SKD Hausanschlusskasten 160A
SKD 160A SKD Hausanschlusskasten de IM0014108
SKD 160A SKD Hausanschlusskasten de IM0014104
SKD 160A SKD Hausanschlusskasten 160A de IM0017195
SKD 160A SKD Hausanschlusskasten de IM0014106
SKD 160A SKD Hausanschlusskasten de IM0014109

Serie: SKD 160A

SKD Hausanschlusskasten 160A, DIN 00 (gG)

Kostenlose Musteranfrage

8 Varianten


Beschreibung

  • Glasfaserverstärktem Polyester
  • schwerbrennbar
  • schlagfest IK07 (2J)
  • Aussenerdanschluss fix montiert
  • Für innen und aussen geeignet
  • Für ortsfeste Montage

Alleinstellungsmerkmale

  • Zusätzlicher Berührungsschutz der Eingangsklemmen bei der Schlaufversion
  • NH-Sicherungseinsätze mit Prismen + Neutralleitertrenner mit Briden, eingangsseitig (4-Leiter System), geprüft für Aluminiumkabel
  • Mit 1 x 3-poligen NH-Sicherungslasttrennschalter
  • Vorbereitet für 3 x 1-poligen Hochleistungsautomaten

Merkmale

  • Mit 3 x 1-poligen NH-Sicherungslasttrennschalter
  • Vielseitiges Zubehör-Programm
  • Montage- und Anschlusskomfort dank zweiteiligem Gehäuse
  • Riegelverschluss (4-kant mit Schlitz, 8mm)
  • Berührungsschutz mit 2-teiliger geschnappter, transparenter und plombierbarer Abdeckung
  • Neutralleitertrenner für Übergang von Schema TN-C auf TN-S
  • Neutralleitertrenner Trennstück selbstöffnend beim lösen der Trennschraube
  • Spannungsprüfung nur möglich bei Verwendung von NH-Sicherungen mit nicht isolierten Grifflaschen
  • Erdanschluss Bride für max 95mm² Cu-Kabel

Das frische Design wie auch die markant kleinere Einbautiefe von 2 cm fallen beim ersten Betrachten des Hausanschlusskastens sofort auf. Das neue Innenleben wird durch den Deckel mittels eines 4-kant Riegelverschlusses mit Schlitz geschützt. Der innere Berührungsschutz des SKD-Hausanschlusskastens erfolgt durch die schnappbaren, transparenten und plombierbaren Innenabdeckungen, welche ohne Werkzeug entfernt werden können. Natürlich ist der SKD-Hausanschlusskasten auch für die Netz-Zukunft bestens gewappnet. Der SKD ist auch für 3-polige Schaltelemente oder 1-polige Hochleistungsautomaten ausgerüstet. (3)

[Swipe to the left and right for more options]

NH-Sicherungslasttrennschalter Spannungsprüfung bei NH-Sicherungen mit nicht isolierten Grifflaschen durch aufklappbares Fenster möglich

Abdeckplatten

Die Eingangs- und Abgangsabdeckung können einfach plombiert werden.

Bemessungsstrom Ie

160 A  @  500 VAC

125 A␠ @  690 VAC

Bemessungsspannung Ue

690 VAC

Bemessungs-Isolationsspannung Ui

1000 VAC

Bemessungs-Betriebsfrequenz fe

50 Hz

Bemessungsbelastungsfaktor RDF

0.70

NH-Sicherungseinsätze mit Schraubanschluss für Kabelschuh

M8

NH-Sichrungseinsätze mit Prismen

6  -  95 mm²

Sicherungseinsatz

DIN 00

Bemessungsstrom Ie

160 A  @  500 VAC

125 A␠ @  690 VAC

Bemessungsspannung Ue

690 VAC

220 VDC

Bemessungs-Isolationsspannung Ui

1000 VAC

Bemessungs-Betriebsfrequenz fe

50 Hz

Bemessungs-Stossspannungsfestigkeit Uimp

8 kV

Bedingter Bemessungskurzschlussstrom

80 kA␠ @  500 VAC

50 kA␠ @  690 VAC

␠

Bemessungs-Stossspannungsfestigkeit Uimp

8 kV

Bedingter Bemessungskurzschlussstrom

50 kA  @  690 VAC

80 kA␠ @  500 VAC

Bemessungskurzzeitstromfestigkeit mit Sicherungseinsätzen

20 kA␠ @  500 VAC

Zulässige Umgebungstemperatur

-25 °C bis +40 °C gemäss IEC 61439

Schutzart bei geschlossenem Gehäuse

IP54 gemäss IEC 60529

Verschmutzungsgrad

Neutralleitertrenner mit Briden

6   - 95 mm²

Erdanschluss Bride

6  -  95 mm²

Doppelklemme

6  -  50 mm²

Erdanschluss

6  -  50 mm²

Aussenerdanschluss

M8

Gebrauchskategorie AC

AC-23B  @  400 VAC

AC-22B  @  500 VAC

AC-21B  @  690 VAC

Gebrauchskategorie DC

DC-22B  @  220 VDC

Bemessungsleistungsabgabe ohne NH-Sicherungseinsätze bei Ith

2.3 W

Max. zulässige Bemessungsleistungsabgabe der NH-Sicherungseinsätze

12.0 W

Schutzart

IP20

Mechanische Lebensdauer

1400  Steckzyklen

Elektrische Lebensdauer

200  Steckzyklen

Umgebungstemperatur Tu **)

-40 °C bis +55 °C

Prismabride: Radius klein 6 - 25 mm² / Radius gross 35 - 95 mm²

**) ab 30°C ist eine Reduzierung des Bemessungsbetriebsstromes erforderlich

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in   Details über Zulassungen


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: SKD 160A

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen CoC CERTIFEL Eurofins Ausweisnummer: IK-4271


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

900150030000005521
LOADING...

Abmessungen [mm]


Montageanleitungen

1. Abdeckplatten 2-teilig, geschnappt, transparent und plombierbar
2. NH-Sicherungslasttrennschalter
3. Aufklappbares Fenster
4. Innere Abdeckungen
5. Verschiedene Anschlussvarianten
| Prismabride | Kabelschuh M8 | Doppelklemmen
6. 4-kant-Schloss
7. Beschriftungsstreifen
8. Neutralleitertrenner für TN-S/TN-C
9. Aussenerdanschluss fix montiert
10. Erdbügel (optional)
11. Erweiterungsmodul mit DIN-Schiene (optional)
12. 63A- Sicherungselement mit Berührungsschutz und verschiedenen Anschlussvarianten


Schaltbilder

TN-S (Anlieferzustand)

L = Polleiter
PE = SchutzleiterPEN = PEN-Leiter
N = Neutralleiter
NE = Nullungs-Erdleiter
TS = Trennschraube
KA= Kabelarmierung
TN-C

L = Polleiter
PE = SchutzleiterPEN = PEN-Leiter
N = Neutralleiter
NE = Nullungs-Erdleiter
TS = Trennschraube
KA= Kabelarmierung

Alle SKD-Hausanschlusskasten von SCHURTER AG sind mit dem vielseitigen Neutralleitertrenner bestückt. Der Neutralleitertrenner eignet sich für den Einsatz in Netzen mit Erdung nach Schema TN-S und TN-C. Durch einfache Umpositionierung der Trennschraube kann die Anschlussart geändert werden.


Kurze Variantentabelle SKD 160A Öffne vollständige Tabelle SKD 160A

Bezeichnung Bestückt Klemme E-Nr. A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

SKD 160A DW DIN00+0+E - Doppelklemme 827255038  A  ...
SKD 160A DIN00+0+E - Prismabride 827255028  A  ...
SKD 160A DIN00+0+E Kabelbride 1 x 38 mm, Gummitülle, Abdeckung 1 x M40 Prismabride 827255068  A  ...
SKD 160A DIN00+0+E Kabelbride 1 x 38 mm, Gummitülle, Abdeckung 1 x M40 + 1 x M16 Prismabride 827255058  A  ...
SKD 160A DIN00+0+E Kabelbride 1 x 38 mm, Gummitülle, Abdeckung 1 x M50 + 1 x M16 Prismabride 827255048  A  ...
SKD 160A 3P DIN00+0+E - Prismabride ¹⁾  A  ...
SKD LS+0+E - - ²⁾  A  ...
SKD 160A DIN00+0+E - Schraubanschluss M8 827255028  A  ...

Oft verkauft.

¹⁾ 1 x 3-poligen NH-Sicherungslasttrennschalter

²⁾ ohne Hochleistungsautomaten
