Serie: PFHT

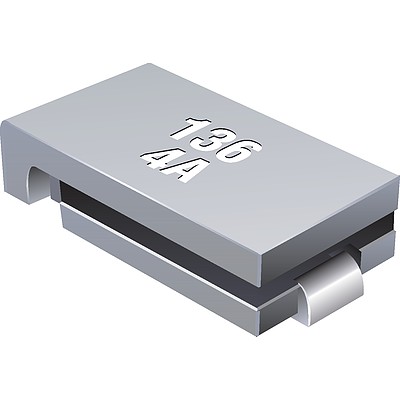

SMD-Sicherung, PTC, Baugrösse 2920 oder 3425, 16 VDC, bis 125 °C

2 Varianten

Zulassungen und Konformitäten

CAD

Beschreibung

Betriebstemperaturbereich bis 125 °C

Anwendungen

Ueberstromstromschutz bei Betriebstemperaturen über 85 °C

Detailanfrage zu Typ

Details PFHT

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

V max

16.0 VDC

Imax

100 A

I hold

1.36 - 1.6 A

Befestigung

Leiterplatte,SMT

Zulässige Betriebstemperatur

-40 °C bis 125 °C

Material: Anschlüsse

Messing, verzinnt

Gewicht

0.4 g

Lagerbedingungen

0 °C bis 40 °C, max. 70% r.F.

Stempelung

I hold

Lötverfahren

Reflow
Lötprofil

Lötbarkeit

215 °C / 3 sec

Lötwärmebeständigkeit

260 °C / 10 sec

Feuchtigkeitsempfindlichkeit

MSL 1, J-STD-020

Passive Alterung

+125 °C, 1000 Stunden -> +/- 15% typische Widerstandsänderung

Alterung in Feuchtigkeit

+85 °C, 85% r.F., 7 Tage -> +/- 15% typische Widerstandsänderung

Thermischer Schock

MIL-STD-202, Method 107 (+125 °C bis -55 °C, 10 Zyklen) -> +/- 15% typische Widerstandsänderung

Vibration

MIL-STD-883C, Methode 2007.1, Messbedingung A

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Ausgelegt für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

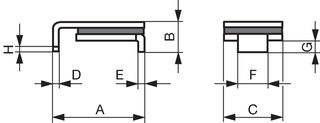

Dimension [mm]

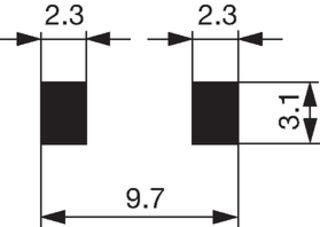

	Anschlussflächen PFHT.136.2

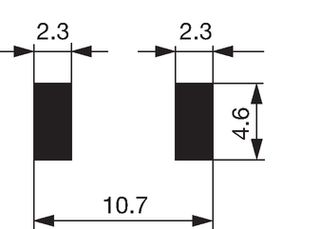

	Anschlussflächen PFHT.160.2

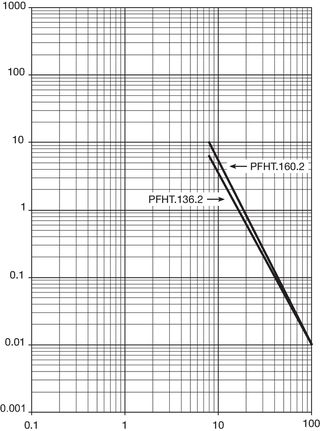

Zeit-Strom-Kennlinien


Auslösezeit in Sekunden
	Fehlerstrom in Amperes
