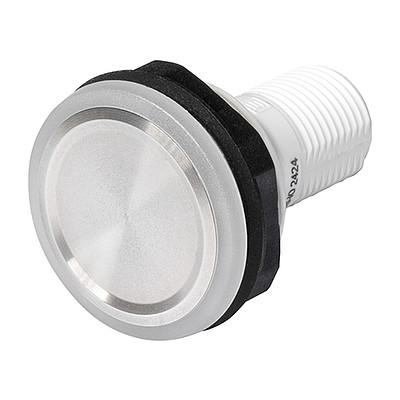

MSS-IO  MSS-IO
MSS-IO

Serie

MSS-IO

IO-Link Kommunikation

New_Logo

Beschreibung

  • IO-Link Kommunikationssystem
  • Resistiver elektronischer Schalter (LA) / Taster (MO) ohne bewegliche Teile
  • Auslösen des Schaltmechanismus durch leichten Druck auf die Schaltoberfläche
  • Multicolor Beleuchtung

Alleinstellungsmerkmale

  • Hygienische Anwendung
  • Trendiges Design

Merkmale

  • Unempfindlich gegen Wasser
  • Seitliche Beleuchtung
  • Verschleissfrei - keine beweglichen Teile

Elektrische Kennwerte

Schaltfunktion

Taster (MO) oder Schalter (LA)

Versorgungsspannung

24 VDC

Ausgang

einstellbar

Kontaktkonfiguration

PNP/NPN/Push-Pall/NO/NC

Lebensdauer

>20 Mio. Betätigungen

Mechanische Kennwerte

Betätigungsart

Resistiv

Betätigungskraft

1 - 3 N

IK-Schutzklasse

IK06

Einbautiefe

28.9 mm

Stecker

M12

Anzugsdrehmoment Kunstoffmutter

2.5 Nm

Klimatische Kennwerte

Betriebstemperatur

-40 bis 85 °C

Lagertemperatur

-40 bis 85 °C

IP-Schutzgrad Frontseite

IP67 / IP69K gemäss IEC 60529

Salznebelprüfung (nach IEC 60068-2-11)

96 h Einwirkzeit

Material

Gehäuse

PMMA

Betätiger

Edelstahl

Leuchtring

PMMA

Rückseitige Abdeckung

PC

Befestigungsmutter

PBT GF30



MSS-IO Link
MSS-IO Link IODD-Finder

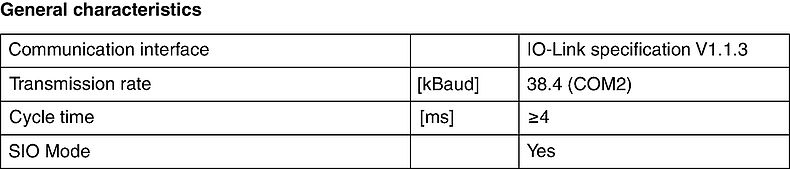

  MSS-IO_General characteristics

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: MSS-IO

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

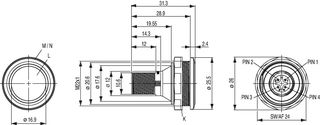

Dimension [mm]

MSS22 Montageloch

K: Mutter (Kunststoff)
L: Betätiger (Edelstahl)
M: Leuchtring (Kunststoff)
N: Blende (Kunststoff)

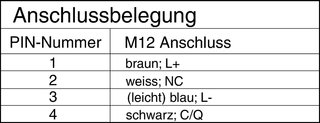

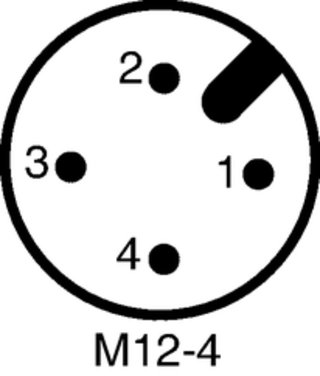

Schaltbilder


Kurze Variantentabelle MSS-IO Öffne vollständige Tabelle MSS-IO

Durchmesser [mm] Nennstrom [A] Beleuchtungsart Bestellnummer
Symbole, PCB-Layout, 3D-Modelle Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

22 - Seitliche Beleuchtung 3-150-067 - ...

Verpackungseinheit 1 ST
