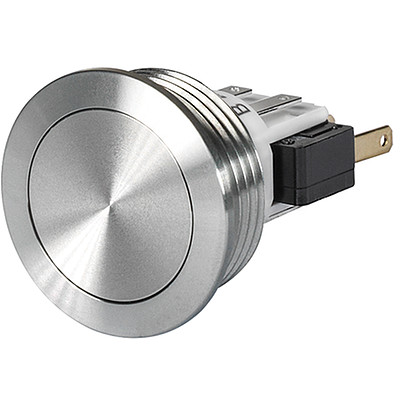

Taster
Unbeleuchtet

Anzeigeelement

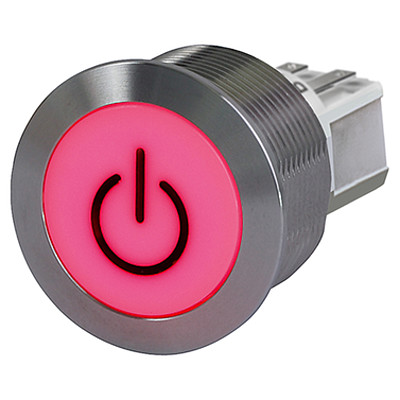

Flächenbeleuchtung
rot

Taster

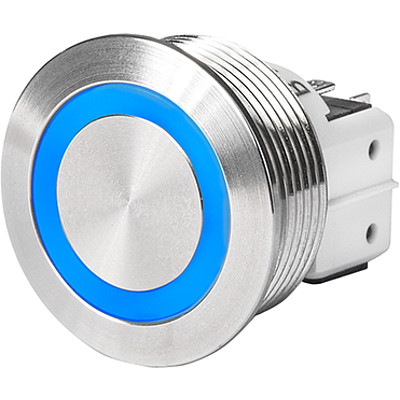

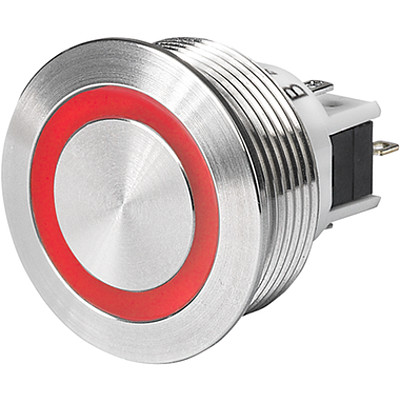

Ringbeleuchtung
rot

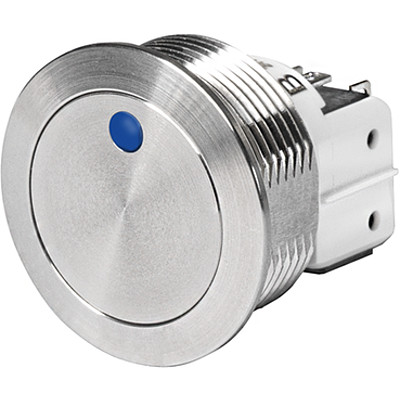

Punktbeleuchtung
blau

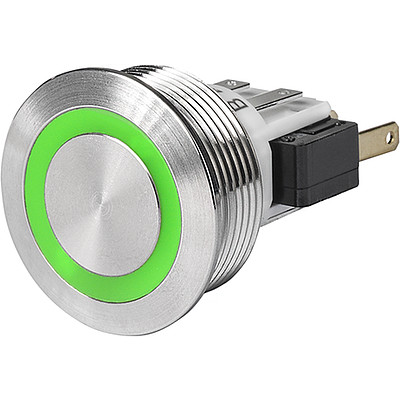

Ringbeleuchtung
grün

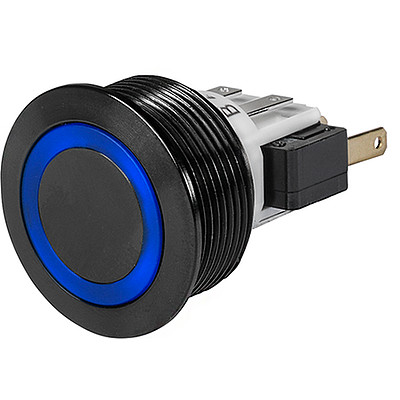

Ringbeleuchtung RD
blau

Ringbeleuchtung
blau

Serie: MSM II

Metalltaster mit Schaltspannung bis 250 VAC und Anzeigeelemente mit unterschiedlichen Beleuchtungsflächen

73 Varianten

Zulassungen und Konformitäten

CAD

Beschreibung

Anzeigeelemente im gleichen Design wie Taster
Mechanischer Taster mit Hub MO (Momentary)
Mit oder ohne Beleuchtung
Mit Verdrehschutz zur einfacheren Positionierung
Mit Flachsteckanschlüssen für die schnelle Verkabelung

Alleinstellungsmerkmale

Exzellentes taktiles Feedback
Qualitativ hochwertige Materialien
Hohe Lebensdauer
Farbige Markierung und vielfältige Gestaltungsmöglichkeiten hinsichtlich Grösse, Farbe und Markierung

Merkmale

Gehäusematerial in Edelstahl
Betätiger in Edelstahl oder Keramik
Gehäuse- und Betätiger-Material der ringbeleuchtete RD-Version in schwarz eloxiertem Aluminium
Schaltspannung von 30 VDC bis 250 VAC
Schaltstrom von 0.1 A bis 10 A, mit Gold 100mA
Alle beschrifteten, ring- und punktbeleuchteten Ausführungen haben einen Verdrehschutz zum einfachen Einbau

Detailanfrage zu Typ

Details MSM II

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Schaltfunktion

Siehe Tabelle Subminiature- u. Mikroschalter

Versorgungsspannung LED

5 VDC - 24 VDC, siehe Variantentabelle

Stossspannungsfestigkeit (ESD)

8 kV Kontaktentladung

15 kV Luftentladung

Mechanische Kennwerte

Betätigungskraft

4.5 N

Betätigungsweg

1.0 mm

Lebensdauer

1,5 Mio. Betätigungen

IK-Schutzklasse

IK08 / IK07 (M30)

Anzugsdrehmoment Kunststoffmutter

max. 3.5 Nm

Klimatische Kennwerte

Betriebstemperatur

-30 bis 85 °C (Sub. Microswitch bis -40°C)

Lagertemperatur

-40 bis 85 °C

Geräteschutzklasse

IP66 und IP67 frontseitig

Salznebelprüfung (nach IEC 60068-2-11)

24 h / 48 h / 96 h Einwirkzeit

Material

Gehäuse

Aluminium / Edelstahl

Betätiger

Aluminium / Edelstahl / Keramik

Dichtring

NBR70

Kunststoffmutter

PA, UL94

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: MSMII

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Dimension [mm]

	Unbeleuchtete Taster

	MSM II SPDT mit Mikroschalter und Steckanschlüssen

	MSM II SPDT mit Subminiatur Mikroschalter und Lötanschlüssen

	MSM II DPDT Subminiatur Mikroschalter

	Beleuchtete Taster

	MSM II PI/RI SPDT mit Mikroschalter und Steckanschlüssen

	MSM II PI/RI SPDT mit Subminiatur Mikroschalter und Lötanschlüssen

	MSM II PI/RI DPDT mit Subminiatur Mikroschalter und Lötanschlüssen

	MSM II AI SPDT mit Mikroschalter und Steckanschlüssen

	MSM II AI SPDT mit Subminiatur Mikroschalter und Lötanschlüssen

	MSM II AI DPDT mit Subminiatur Mikroschalter und Lötanschlüssen

	Anzeigeelement

	MSM II Anzeigeelement mit Steckanschlüssen

	MSM II Anzeigeelement mit Lötanschlüssen

	Mit Verdrehschutz werden alle beleuchteten und unbeleuchteten Produkte mit Symbol geliefert

	Ohne Verdrehschutz werden unbeleuchtete Taster geliefert

Schaltbilder

	Schaltelement SPDT

	Schaltelement DPDT

	Beleuchtung einfarbig Anschlussbelegung ohne Vorwiderstand

	Beleuchtung RGB Anschlussbelegung ohne Vorwiderstand

	Beleuchtung einfarbig Anschlussbelegung mit Widerständen für 5 VDC

	Beleuchtung RGB Anschlussbelegung mit Widerständen für RGB 5 VDC

	Beleuchtung einfarbig Anschlussbelegung mit Widerständen für 12 VDC und 24 VDC

	Beleuchtung RGB Anschlussbelegung mit Widerständen für RGB 12 VDC und 24 VDC

	Beleuchtungsmöglichkeiten für RGB

Mikroschalter

Mikroschalter	Kontaktmaterial	Schaltspannung	Schaltstrom	Nennschaltleistung	Lebensdauer	Durchgangswiderstand	Isolationswiderstand	Prellzeit
0.1 A, IP40	Au	max. 30 VDC	max. 0.1 A	3 W	0.2 Mio.	< 50 mΩ	> 100 MΩ	< 5 ms
0.1 A, IP67		max. 30 VDC	max. 0.1 A	25 W	0.05 Mio.
5 A / 125 VAC resp. 3 A / 250 VAC, IP40	Ag	max. 125 / 250 VAC	max. 5 / 3 A	750 W	0.2 Mio.	< 30 mΩ	> 100 MΩ	< 5 ms
6 A, IP67		max. 250 VAC	max. 5 A	1250 W	0.01 Mio.
10 A, IP40	Ag	max. 250 VAC	max. 10 A	2500 W	0.05 Mio.	< 30 mΩ	> 100 MΩ	< 5 ms
10 A, IP67		max. 250 VAC	max. 10 A	2500 W	0.01 Mio.

Subminiatur Mikroschalter

Subminiatur Mikroschalter	Kontaktmaterial	Schaltspannung	Schaltstrom	Nennschaltleistung	Lebensdauer	Durchgangswiderstand	Isolationswiderstand	Prellzeit
0.1 A, IP40	Au	max. 30 VDC	max. 0.1 A	3 W	0.1 Mio.	< 100 mΩ	> 100 MΩ	< 10 ms
3 A , IP40	Ag	max. 125 VAC	max. 3 A	375 W	0.03 Mio.	< 30 mΩ	> 100 MΩ	< 10 ms

Beleuchtung

Betriebsdaten	Durchlassstrom max.	Durchlassspannung bei 10 mA	Durchlassspannung max.
LED rot	25 mA	1,7 VDC	2,4 VDC
LED grün	25 mA	2,6 VDC	3,2 VDC
LED blau	25 mA	2,6 VDC	3,2 VDC

Nummernschlüssel MSM II

Verpackung

Mutter, O-Ring und Mikroschalter sind im Lieferumfang enthalten

Kurze Variantentabelle MSM II Öffne vollständige Tabelle MSM II

Durchmesser	Schaltstrom	Elektrischer Kontakt	Bestellnummer	...


16	100 mA	SPDT	3-145-122	...
16	5 A	SPDT	3-145-273	...
16	-	-	3-148-084	...
16	-	-	3-148-278	...
16	-	-	3-148-279	...
16	-	-	3-148-339	...
16	-	-	3-148-342	...
16	-	-	3-148-345	...
16	-	-	3-148-355	...
16	-	-	3-148-356	...
16	-	-	3-148-357	...
16	-	-	3-148-372	...
16	-	-	3-148-392	...
16	-	-	3-148-396	...
19	100 mA	SPDT	3-145-448	...
19	100 mA	SPDT	3-145-539	...
19	5 A	SPDT	3-145-556	...
19	5 A	SPDT	3-145-559	...
19	5 A	SPDT	3-145-567	...
19	3 A	DPDT	3-145-766	...
19	3 A	DPDT	3-145-768	...
19	3 A	DPDT	3-146-007	...
19	-	-	3-148-398	...
19	-	-	3-148-400	...
19	-	-	3-148-401	...
19	-	-	3-148-412	...
19	-	-	3-148-413	...
19	-	-	3-148-414	...
19	-	-	3-148-415	...
19	-	-	3-148-416	...
19	-	-	3-148-417	...
19	-	-	3-148-418	...
19	-	-	3-148-419	...
19	-	-	3-148-420	...
22	5 A	SPDT	3-145-478	...
22	10 A	SPDT	3-145-479	...
22	100 mA	SPDT	3-145-527	...
22	100 mA	SPDT	3-145-534	...
22	100 mA	SPDT	3-145-535	...
22	100 mA	SPDT	3-145-546	...
22	100 mA	SPDT	3-145-729	...
22	100 mA	SPDT	3-145-731	...
22	100 mA	SPDT	3-145-742	...
22	100 mA	SPDT	3-145-746	...
22	100 mA	SPDT	3-145-747	...
22	5 A	SPDT	3-145-749	...
22	100 mA	SPDT	3-145-751	...
22	100 mA	SPDT	3-145-777	...
22	3 A	DPDT	3-145-879	...
22	100 mA	SPDT	3-145-891	...
22	3 A	DPDT	3-145-920	...
22	-	-	3-148-421	...
22	-	-	3-148-422	...
22	-	-	3-148-423	...
22	-	-	3-148-424	...
22	-	-	3-148-425	...
22	-	-	3-148-426	...
22	-	-	3-148-427	...
22	-	-	3-148-428	...
22	-	-	3-148-429	...
22	-	-	3-148-430	...
22	-	-	3-148-431	...
22	-	-	3-148-432	...
30	5 A	SPDT	3-145-589	...
30	5 A	SPDT	3-145-657	...
30	3 A	DPDT	3-146-043	...
30	3 A	DPDT	3-146-044	...
30	-	-	3-148-433	...
30	-	-	3-148-434	...
30	-	-	3-148-435	...
30	-	-	3-148-436	...
30	-	-	3-148-437	...
30	-	-	3-148-438	...
1) Microswitch SPDT / Anzeigeelement mit Steckanschlüssen 2) Subminiatur Switch SPDT / Anzeigeelement mit Lötanschlüssen 3) Subminiatur Switch DPDT mit Lötanschlüssen
