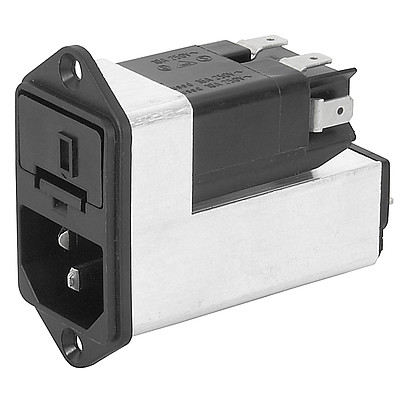

KFC
mit Spannungswähler
3-stellig

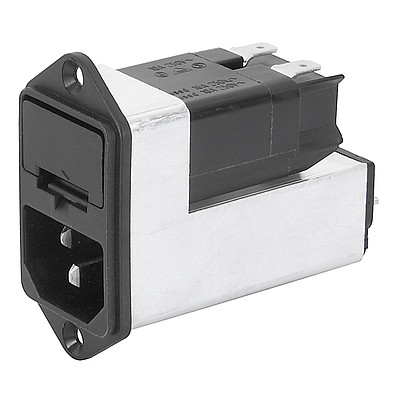

KFC
ohne Spannungswähler

Serie

KFC

IEC Gerätestecker C14 mit Filter, Sicherungshalter 1- oder 2-polig (5x 20 mm oder 6.3 x 32 mm), optional mit Spannungswähler

26 Varianten

Gerätestecker (Stecker/Dosen)

C14

70° C

Zulassungen und Konformitäten

Beschreibung KFC

Beschreibung

Einbau in Platten: Schraubbefestigung Frontseite
4 Funktionen: Gerätestecker Schutzklasse I, Sicherungshalter mit auswechselbarer Schublade für Gerätesicherungseinsätze 5x20 mm oder 6.3x32 mm, mit oder ohne Spannungswähler (Stufenschaltung), Netzfilter in standard und medizinal Ausführung
Steckanschlüsse 4.8 x 0.8 mm

Alleinstellungsmerkmale

Multifunktionales Kombieelement
Geeignet für verschiedene Sicherungen
Besonders widerstandsfähig da voll vergossen
V-Lock Auszugssicherung

Merkmale

Die einzelnen Modul-Komponenten sind bereits verdrahtet
Die Schublade «Finger-Grip» kann von Hand entfernt werden
Für Anwendungen nach IEC/UL 62368-1 empfehlen wir Filtervarianten mit Ableitwiderstand
Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

Weitere Ausführungen auf Anfrage

Variante mit Öffnung für V-Lock-Stecksystem

Detailanfrage zu Typ

Neu gibt es Varianten passend zum V-Lock-Stecksystem. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.

Details KFC

Technische Daten

Zulassungen und Konformitäten

Dimension

Elektrische Kennwerte

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

1 - 10 A @ Tu 40 °C / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

1 - 10 A @ Tu 40 °C / 250 VAC; 60 Hz

Ableitstrom

Der Ableitstrom ist ein elektrischer Strom der in einem unerwünschten Strompfad fliesst.
In EMV-Filtern geschieht diese durch die eingesetzten Y-Kondensatoren, welche zur Störunterdrückung eingesetzt werden. Angaben zur Höhe und zur Klassifizierung von Ableitströmen sind detailliert erklärt und werden auch in den Datenblättern aufgeführt.
Ableitstrom

standard < 0.5 mA (250 V / 60 Hz)
medizinal < 5 µA (250 V / 60 Hz)

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 1.7 kVDC zwischen L-N
> 2.7 kVDC zwischen L/N-PE
Prüfspannung (2 sec)

Zulässige Betriebstemperatur

-25 °C bis 85 °C

Klimakategorie

Einteilung von Komponenten in Kategorien zur Beurteilung von mechanischen und elektrischen Eigenschaften.
Klimakategorie

25/085/21 gemäss IEC 60068-1

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Schutzklasse

Schutzklasse I: Mit Erdverbindung; Schutzklasse II: ohne Erdverbindung

Detaillierte Information zum Thema Schutzklasse finden Sie auch in den Allgemeinen Produktinformationen
Berührungsschutz

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Steckanschlüsse 4.8 x 0.8 mm

Plattendicke S

Details siehe Zeichnung
Schnapper

Schraub: max 8 mm
Anzugsdrehmoment max 0.5 Nm

Material

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

C14 gemäss IEC 60320-1,
UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I

Sicherungshalter

1.) Sicherungshalter beinhaltet nicht Geräteschutzschalter
2.) Details zu Sicherungseinsätzen finden Sie im Katalog unter
SicherungenAllgemeine Informationen zu Approbationen finden Sie in den technischen Erläuterungen.
Sicherungsschublade

1-/2-polig, Berührungsschutzkategorie PC2 gemäss IEC 60127-6,
für Gerätesicherungseinsätze 5 x 20 / 6.3 x 32 mm

Nennverlustleistung @ Tu 23 °C

5 x 20: 2.5 W (1-polig)/ 2 W (2-polig) pro Pol
6.3 x 32: 3.15 W (1-polig)/ 2.5 W (2-polig) pro Pol

Leistungsaufnahme @ Tu > 23°C

Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-Kurven

Spannungswähler

Einstellungsmöglichkeit für unterschiedliche Eingangsspannungen
Details zu den Spannungswählern finden Sie auch in den Allgemeinen Produktinformationen
Spannungswähler

optional, Stufen, 3-stellig

Netzfilter

Filter Typ

Zur Vereinfachung erfolgt die Filterklassifikation nach Ableitstrom:
Standard: < 0.5 mA
Medizinal: < 0.1 mA
Ableitstrom

Standard- und Medizinalversion, IEC 60939, UL 1283, CSA C22.2 no. 8
Technische Details

MTBF

Der Begriff MTBF steht für die englischen Abkürzung Mean Time Between Failure und beschreibt damit die mittlere Betriebsdauer zwischen Fehlern bzw. die Zuverlässigkeit eines Bauteils. Ausgehend vom genannten Wert kann die Betriebsdauer einer Baugruppe bestimmt werden. Je höher dieser Wert ist, desto zuverlässiger ist die Komponente.
MTBF

> 1'700'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: KFC

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40004665 (FKO, FKP, FKQ, FKR)
UL Zulassungen	UL	UR Ausweisnummer: E72928 (FKO, FKP, FKQ, FKR)
CQC Zulassungen	CQC	CQC Ausweisnummer: CQC19001212148

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	IEC 60939	Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Ausgelegt gemäss	IEC 60127-6	Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Ausgelegt gemäss	IEC 61058-1	Geräteschalter - Teil 1: Allgemeine Anforderungen
Ausgelegt gemäss	UL 498	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	UL 1283	Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Ausgelegt gemäss	CSA C22.2 no. 42	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse
Ausgelegt gemäss	CSA C22.2 no. 8	Filter gegen elektromagnetische Störungen (EMI)

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Design	Norm	Beschreibung
Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
Geeignet für Anwendungen gemäss	IEC 60601-1	Medizinische elektrische Geräte - Teil 1: Allgemeine Anforderungen an die grundlegende Sicherheit und die Leistungsfähigkeit
Geeignet für Anwendungen gemäss	IEC 60335-1	Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.
White Paper Glühdrahtprüfung	SCHURTER AG	Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.
Medizintechnik	SCHURTER AG	Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

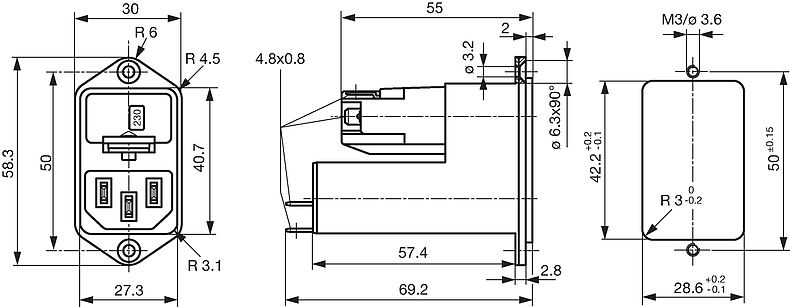

Dimension [mm]

	KFC

Schaltbilder

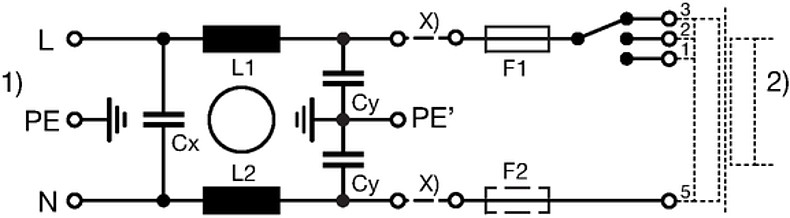

	Standardversion mit Spannungswähler

	x) Externe Verbindung zu erstellen von Kunde 1) Netz 2) Last

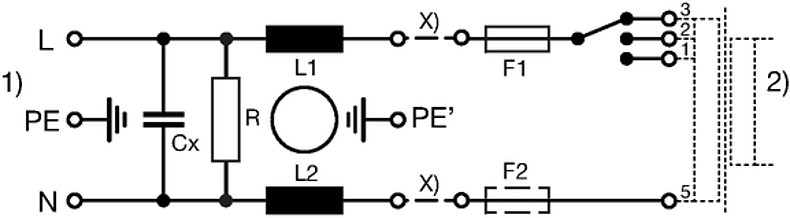

	Medizinalversion (M5) mit Spannungswähler

	x) Externe Verbindung zu erstellen von Kunde 1) Netz 2) Last

Derating Kurven

	G-Sicherungseinsätze 5 x 20 mm (1-polig)
Zul. Leistungsaufnahme in Watt
	Umgebungstemperatur Tu in °C

	G-Sicherungseinsätze 5 x 20 mm (2-polig, pro Pol)
Zul. Leistungsaufnahme in Watt pro Pol
	Umgebungstemperatur Tu in °C

	G-Sicherungseinsätze 6.3 x 32 mm (1-polig)
Zul. Leistungsaufnahme in Watt
	Umgebungstemperatur Tu in °C

	G-Sicherungseinsätze 6.3 x 32 mm (2-polig, pro Pol)
Zul. Leistungsaufnahme in Watt pro Pol
	Umgebungstemperatur Tu in °C

Daten der Filterkomponenten

Nennstrom [A]	Filter-Typ	Induktivitäten L [mH]	Kapazität CX [nF]	Kapazität CY [nF]	R [MΩ]
1	Standardversion	2 x 10	68	2.2	-
2	Standardversion	2 x 4	68	2.2	-
4	Standardversion	2 x 1.5	68	2.2	-
6	Standardversion	2 x 0.8	68	2.2	-
10	Standardversion	2 x 0.3	68	2.2	-
1	Medizinalversion (M5)	2 x 10	68	-	1
2	Medizinalversion (M5)	2 x 4	68	-	1
4	Medizinalversion (M5)	2 x 1.5	68	-	1
6	Medizinalversion (M5)	2 x 0.8	68	-	1
10	Medizinalversion (M5)	2 x 0.3	68	-	1

Einfügungsdämpfungen

Standard Version

	1 A

	2 A

	4 A

	6 A

	10 A

Medizinal Version (M5)

	1 A

	2 A

	4 A

	6 A

	10 A

Kurze Variantentabelle KFC Öffne vollständige Tabelle KFC

Nennstrom [A]	Filter-Typ	Sicherungshalter	Bestell-Nummer	...
[A]


1	Standardversion	1-polig	4303.5011	...
2	Standardversion	1-polig	4303.5012	...
4	Standardversion	1-polig	4303.5013	...
6	Standardversion	1-polig	4303.5014	...
10	Standardversion	1-polig	4303.5015	...
1	Standardversion	1-polig	4303.5031	...
2	Standardversion	1-polig	4303.5032	...
4	Standardversion	1-polig	4303.5033	...
6	Standardversion	1-polig	4303.5034	...
10	Standardversion	1-polig	4303.5035	...
1	Standardversion	2-polig	4303.5001	...
2	Standardversion	2-polig	4303.5002	...
4	Standardversion	2-polig	4303.5003	...
6	Standardversion	2-polig	4303.5004	...
10	Standardversion	2-polig	4303.5005	...
1	Standardversion	2-polig	4303.5021	...
2	Standardversion	2-polig	4303.5022	...
4	Standardversion	2-polig	4303.5023	...
6	Standardversion	2-polig	4303.5024	...
10	Standardversion	2-polig	4303.5025	...
1	Medizinalversion (M5)	2-polig	4303.5221	...
2	Medizinalversion (M5)	2-polig	4303.5223	...
4	Medizinalversion (M5)	2-polig	4303.5225	...
6	Medizinalversion (M5)	2-polig	4303.5227	...
10	Medizinalversion (M5)	2-polig	4303.5209.21	...
10	Medizinalversion (M5)	2-polig	4303.5229	...
Die Sicherungsschublade ist nicht im Lieferumfang enthalten und muss separat bestellt werden (siehe zwingend erforderliches Zubehör).

Verpackungseinheit

10 ST

Variantentabelle KFC

Nennstrom [A]	Filter-Typ	Sicherungshalter	Spannungswähler	V-Lock	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular
[A]


1	Standardversion	1-polig	-		4303.5011	10
2	Standardversion	1-polig	-		4303.5012	10
4	Standardversion	1-polig	-		4303.5013	10
6	Standardversion	1-polig	-		4303.5014	10
10	Standardversion	1-polig	-		4303.5015	10
1	Standardversion	1-polig	3-stellig		4303.5031	10
2	Standardversion	1-polig	3-stellig		4303.5032	10
4	Standardversion	1-polig	3-stellig		4303.5033	10
6	Standardversion	1-polig	3-stellig		4303.5034	10
10	Standardversion	1-polig	3-stellig		4303.5035	10
1	Standardversion	2-polig	-		4303.5001	10
2	Standardversion	2-polig	-		4303.5002	10
4	Standardversion	2-polig	-		4303.5003	10
6	Standardversion	2-polig	-		4303.5004	10
10	Standardversion	2-polig	-		4303.5005	10
1	Standardversion	2-polig	3-stellig		4303.5021	10
2	Standardversion	2-polig	3-stellig		4303.5022	10
4	Standardversion	2-polig	3-stellig		4303.5023	10
6	Standardversion	2-polig	3-stellig		4303.5024	10
10	Standardversion	2-polig	3-stellig		4303.5025	10
1	Medizinalversion (M5)	2-polig	3-stellig		4303.5221	10
2	Medizinalversion (M5)	2-polig	3-stellig		4303.5223	10
4	Medizinalversion (M5)	2-polig	3-stellig		4303.5225	10
6	Medizinalversion (M5)	2-polig	3-stellig		4303.5227	10
10	Medizinalversion (M5)	2-polig	3-stellig	•	4303.5209.21	10
10	Medizinalversion (M5)	2-polig	3-stellig		4303.5229	10
Die Sicherungsschublade ist nicht im Lieferumfang enthalten und muss separat bestellt werden (siehe zwingend erforderliches Zubehör).

Verpackungseinheit

10 ST

Referenzen / Dokumente

Referenzen KFC

Alternativ: Version ohne Netzfilter (1)

[Swipe to the left and right for more options]

KEC

Passende Komponenten KFC

Passende Stecker/Dosen (7)

[Swipe to the left and right for more options]

4787

4787, Montage: Schraubbefestigung, Geräteeinbausteckdose: IEC Lötanschlüsse, 10 A, Geeignet für Geräte der Schutzklasse I

5091

IEC Geräteeinbausteckdose F oder H, Schraubmontage, frontseitig, Löt-, PCB- oder Steckanschluss

4782

4782 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4785

4785 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4300-06

4300-06 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4781

4781 Montage: Anschlussleitung, Kabel, Gerätesteckdose: IEC C15

4784

4784 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C15

Passende Stecker/Dosen verriegelt (2)

[Swipe to the left and right for more options]

VAC13KS

VAC13KS, Übersicht, V-Lock Verriegelung, diverse Gerätesteckdose IEC C13, diverse, schwarz

4783

4783 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

Zubehör KFC

Zwingend erforderliches Zubehör (1)

[Swipe to the left and right for more options]

Sicherungsschublade 3

KEC_KFC_KD__CD_Schublade_Fingergrip_mit_SPW

Sicherungsschublade für Sicherungseinsätze 5x20 mm resp. 6.3x32 mm

Zubehör (2)

[Swipe to the left and right for more options]

RC320

Rückseitige Abdeckung für Gerätestecker

Sicherungsbügel

Auszugssicherung für Kabelstecker

02.04.2025

Transformation_Date:	2025-04-03 00:29:20
Export_Path:	/Datasheets_PrGrp_Workflow/DS_PrGrp_WF_EMV/DS_PrGrp_WF_EMV_PG06_Export/2025_04_02/14_32_24_812_553666/
Export_Lang:	de
SGE_Name:	EMV-Produkte
PG_Name:	Gerätestecker-Kombielemente mit Netzfilter
Typ_Name:	KFC
Typ_AliasNames:	:kfc:
Typ_ID:	345
Typ_Hierarchie:	020060160000001510
Typ_EPIM_Order:	240
Typ_Titel:	IEC Gerätestecker C14 mit Filter, Sicherungshalter 1- oder 2-polig (5x 20 mm oder 6.3 x 32 mm), optional mit Spannungswähler
PublPrgr_Name:	Gerätestecker-Kombielemente mit Netzfilter
PublPrgr_Shortcut:	PG06
Variant table:	Variantentabelle V38 (22098)
