KFB2 KFB2 - IEC Geraetestecker C14 mit Filter de IM0005101

Serie: KFB2

IEC Gerätestecker C14 mit Filter, Netzschalter 2-polig

10 Varianten

Gerätestecker (Stecker/Dosen)

C14

70° C

Zulassungen und Konformitäten

CAD

Beschreibung

Einbau in Platten: Schraubbefestigung Frontseite
3 Funktionen: Gerätestecker Schutzklasse I, Netzschalter 2-polig, Netzfilter in standard und medizinal Ausführung
Steckanschlüsse 6.3 x 0.8 mm

Merkmale

Die einzelnen Modul-Komponenten sind bereits verdrahtet
Netzschalter unbeleuchtet
Mit EMV-Abschirmung
Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)
Für Anwendungen nach IEC/UL 62368-1 empfehlen wir Filtervarianten mit Ableitwiderstand

Detailanfrage zu Typ

Details KFB2

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

1 - 10 A @ Tu 40 °C / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

1 - 10 A @ Tu 40 °C / 250 VAC; 60 Hz

Ableitstrom

Der Ableitstrom ist ein elektrischer Strom der in einem unerwünschten Strompfad fliesst. In EMV-Filtern geschieht diese durch die eingesetzten Y-Kondensatoren, welche zur Störunterdrückung eingesetzt werden. Angaben zur Höhe und zur Klassifizierung von Ableitströmen sind detailliert erklärt und werden auch in den Datenblättern aufgeführt.
Ableitstrom

standard < 0.5 mA (250 V / 60 Hz)
medizinal < 5 µA (250 V / 60 Hz)

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 1.7 kVDC zwischen L-N
> 2.7 kVDC zwischen L/N-PE
Prüfspannung (2 sec)

Zulässige Betriebstemperatur

-25 °C bis 85 °C

Klimakategorie

Einteilung von Komponenten in Kategorien zur Beurteilung von mechanischen und elektrischen Eigenschaften.
Klimakategorie

25/085/21 gemäss IEC 60068-1

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz.
Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Schutzklasse

Schutzklasse I: Mit Erdverbindung; Schutzklasse II: ohne Erdverbindung

Detaillierte Information zum Thema Schutzklasse finden Sie auch in den Allgemeinen Produktinformationen
Berührungsschutz

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.

Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Steckanschlüsse 6.3 x 0.8 mm

Plattendicke S

Details siehe Zeichnung
Schnapper

Schraub: max 8 mm
Anzugsdrehmoment max 0.5 Nm

Material

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42

Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

C14 gemäss IEC 60320-1,
UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I

Netzschalter

Sicherungshalter

1.) Sicherungshalter beinhaltet nicht Geräteschutzschalter

2.) Details zu Sicherungseinsätzen finden Sie im Katalog unter Sicherungen Detaillierte Informationen zu Sicherungshalter und Sicherungsschubladen finden Sie in den Allgemeinen Produktinformationen.
Sicherungsschublade

Wippenschalter 2-polig, unbeleuchtet, gemäss IEC 61058-1
Technische Details

Netzfilter

Filter Typ

Zur Vereinfachung erfolgt die Filterklassifikation nach Ableitstrom:
Standard: < 0.5 mA
Medizinal: < 0.1 mA

Ableitstrom

Standard- und Medizinalversion, IEC 60939, UL 1283, CSA C22.2 no. 8
Technische Details

MTBF

Der Begriff MTBF steht für die englischen Abkürzung Mean Time Between Failure und beschreibt damit die mittlere Betriebsdauer zwischen Fehlern bzw. die Zuverlässigkeit eines Bauteils. Ausgehend vom genannten Wert kann die Betriebsdauer einer Baugruppe bestimmt werden. Je höher dieser Wert ist, desto zuverlässiger ist die Komponente.
MTBF

> 1'900'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: KFB2

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40004665 (FKT)
UL Zulassungen	UL	UR Ausweisnummer: E72928 (FKT)
CQC Zulassungen	CQC	CQC Ausweisnummer: CQC18001200932

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	IEC 60939	Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Ausgelegt gemäss	IEC 61058-1	Geräteschalter - Teil 1: Allgemeine Anforderungen
Ausgelegt gemäss	UL 498	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	UL 1283	Elektromagnetische Interferenzfilter
Ausgelegt gemäss	CSA C22.2 no. 42	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse
Ausgelegt gemäss	CSA C22.2 no. 8	Filter gegen elektromagnetische Störungen (EMI)

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Ausgelegt für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
	Ausgelegt für Anwendungen gemäss	IEC 60601-1	Medizinische elektrische Geräte - Teil 1: Allgemeine Anforderungen an die grundlegende Sicherheit und die Leistungsfähigkeit

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
Medizintechnik	SCHURTER AG	Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

Dimension [mm]

Schaltbilder

	Standardversion

	1) Netz 2) Last

	Medizinalversion (M5)

	1) Netz 2) Last

Daten der Filterkomponenten

Nennstrom [A]	Filter-Typ	Induktivitäten L [mH]	Kapazität CX [nF]	Kapazität CY [nF]	R [MΩ]
1	Standardversion	2 x 10	68	2.2	-
2	Standardversion	2 x 4	68	2.2	-
4	Standardversion	2 x 1.5	68	2.2	-
6	Standardversion	2 x 0.8	68	2.2	-
10	Standardversion	2 x 0.3	68	2.2	-
1	Medizinalversion (M5)	2 x 10	68	-	1
2	Medizinalversion (M5)	2 x 4	68	-	1
4	Medizinalversion (M5)	2 x 1.5	68	-	1
6	Medizinalversion (M5)	2 x 0.8	68	-	1
10	Medizinalversion (M5)	2 x 0.3	68	-	1

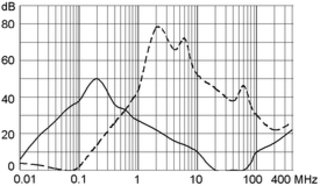

Einfügungsdämpfungen

Standard Version

	1 A

	2 A

	4 A

	6 A

	10 A

Medizinal Version (M5)

	1 A

	2 A

	4 A

	6 A

	10 A

Kurze Variantentabelle KFB2 Öffne vollständige Tabelle KFB2

Nennstrom [A]	Filter-Typ	Bestell-Nummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	...
[A]

1	Standardversion	4302.5311		...
2	Standardversion	4302.5312	A	...
4	Standardversion	4302.5313		...
6	Standardversion	4302.5314	A	...
10	Standardversion	4302.5315	A	...
1	Medizinalversion (M5)	4302.5331		...
2	Medizinalversion (M5)	4302.5333		...
4	Medizinalversion (M5)	4302.5335		...
6	Medizinalversion (M5)	4302.5337		...
10	Medizinalversion (M5)	4302.5339		...
█ Oft verkauft.

Verpackungseinheit

10 ST

Variantentabelle KFB2

Nennstrom [A]	Filter-Typ	Bestell-Nummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	MOQ MOQ Entspricht der Mindestbestellmenge bzw. kleinsten Bestelleinheit. Bei Unklarheiten weden Sie Sich bitte an SCHURTER: Kontaktformular	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular
[A]

1	Standardversion	4302.5311		10	10
2	Standardversion	4302.5312	A	10	10
4	Standardversion	4302.5313		10	10
6	Standardversion	4302.5314	A	10	10
10	Standardversion	4302.5315	A	10	10
1	Medizinalversion (M5)	4302.5331		10	10
2	Medizinalversion (M5)	4302.5333		10	10
4	Medizinalversion (M5)	4302.5335		10	10
6	Medizinalversion (M5)	4302.5337		10	10
10	Medizinalversion (M5)	4302.5339		10	10
█ Oft verkauft.

Verpackungseinheit

10 ST

Referenzen / Dokumente

Referenzen KFB2

Alternativ: Version ohne Netzfilter (1)

[Swipe to the left and right for more options]

KEB2

Für neue Anwendungen empfehlen wir (1)

[Swipe to the left and right for more options]

DC12

Alternativ: Standard Version (1)

[Swipe to the left and right for more options]

DC12

Passende Komponenten KFB2

Passende Stecker/Dosen (10)

[Swipe to the left and right for more options]

4787

4787, Montage: Schraubbefestigung, Geräteeinbausteckdose: IEC Lötanschlüsse, 10 A, Geeignet für Geräte der Schutzklasse I

4788

4788, Montage: Schnappbefestigung, Geräteeinbausteckdose: IEC Löt / Steck, 10 A, Geeignet für Geräte der Schutzklasse I

5091

IEC Geräteeinbausteckdose F oder H, Schraubmontage, frontseitig, Löt-, PCB- oder Steckanschluss

4782

4782 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4785

4785 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4300-06

4300-06 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4781

4781 Montage: Anschlussleitung, Kabel, Gerätesteckdose: IEC C15

4784

4784 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C15

4771

4771 Montage: Netzanschlussleitung, 3 x 1 mm² / 3 x 14 AWG, Schraubklemmen, Gerätesteckdose: IEC C15A

4772

4772 Montage: 3 x 1 mm² / 3 x 14 AWG, Schraubklemmen, Gerätesteckdose: IEC C15A

Zubehör KFB2

Zubehör (5)

[Swipe to the left and right for more options]

Diverse Abdeckung

Rückseitige Schutzabdeckung

RC320

Rückseitige Abdeckung für Gerätestecker

Sicherungsbügel

Auszugssicherung für Kabelstecker

0859.0072

4700.0001

Flachkopf, A
