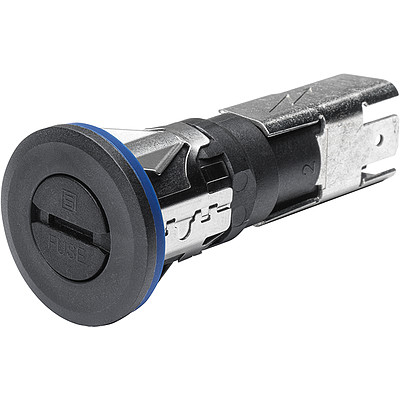

FUS  Geschlossener Sicherungshalter Sockel mit Schlitz-Kopf
Geschlossener Sicherungshalter
Sockel mit Schlitz-Kopf

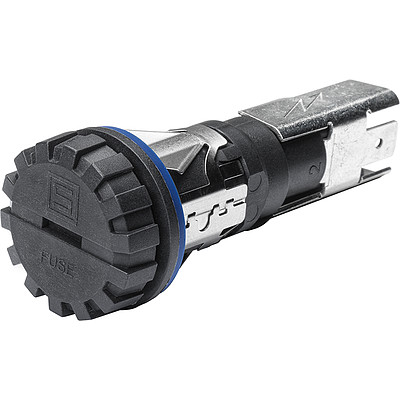

FUS  Geschlossener Sicherungshalter Sockel mit Fingergrip-Kopf
Geschlossener Sicherungshalter
Sockel mit Fingergrip-Kopf
FUS  Geschlossener Sicherungshalter Sockel mit Schlitz-Kopf
FUS  Geschlossener Sicherungshalter Sockel mit Fingergrip-Kopf

Serie: FUS

Geschlossener Sicherungshalter, 5 x 20 / 6.3 x 32 mm, Schlitz / Fingergrip, Schnapp stufenlos

New_Logo Kostenlose Musteranfrage

8 Varianten


Beschreibung

  • Sicherungshalter für 600 VAC Anwendungen
  • Sicherungshalter mit hoher Nennleistungsaufnahme
  • Schraubverschlusskappe

Alleinstellungsmerkmale

  • Sicherungshalter für Hochleistungs-Anwendungen
  • Hohe Schutzklasse IP67
  • Einfache, stufenlose Schnapp-Montage

Anwendungen

  • Ausrüstung mit Drehstromeinspeisung (400 VAC)
  • Anwendungen mit Strömen bis zu 16 A (VDE)

Berührungsschutz Kategorie

PC2

Sicherungseinsatz

5 x 20 / 6.3 x 32 mm

Montage

Einbau in Platten, frontseitig

Befestigung

Schnapp

Klemme

Löt / Steck 6.3 x 0.8 mm

Nennspannung

500 VAC (VDE), 600 VAC/VDC (UL/CSA)

Nennstrom

16 A (VDE), 32 A (UL/CSA)

Nennleistungsaufnahme IEC

4 W / 16 A @ Tu 23 °C
Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-Kurven

Schutzgrad

IP67

Schutzklasse

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Zulässige Umgebungstemp.

-40 °C bis 85 °C

Klimakategorie

40/085/21 gemäss IEC 60068-1

Material: Sockel

Thermoplast, schwarz, UL 94V-0

Material: Anschlüsse

Kupfer, verzinnt

Einzelgewicht

36.1 g / 39.4 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

S_SCHURTER_Logo, Typ, Nennspannung, Nennleistung, Nennstrom, Prüfzeichen

Lötverfahren

Hand
Lötprofil

Lötbarkeit

350 °C / 3 sec gemäss IEC 60068-2-20, Test Ta, Methode 2

Lötwärmebeständigkeit

350 °C / 10 sec gemäss IEC 60068-2-20

Kontaktwiderstand

≤ 10 mΩ bei 100 mA gemäss IEC 60127-6

Spannungsfestigkeit

> 3 kV zwischen spannungsführenden Teilen
(50 Hz: 1 min)

Stossspannungsfestigkeit

> 4 kV zwischen spannungsführenden Teilen

Isolationswiderstand

≥ 10 MΩ zwischen spannungsführenden Teilen
(500 VDC: 1 min)

Überspannungskategorie

III gemäss IEC 60664-1

Verschmutzungsgrad

3 gemäss IEC 60664-1

Vibrationsbeständigkeit

gemäss IEC 60068-2-6, Test Fc

Plattendicke

1.0 - 3.0 mm

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: FUS

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE_Fertigungsüberwachung VDE VDE Ausweisnummer: 40044384
Prüfzeichen cURus UL UR Ausweisnummer: E39328


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Ausgelegt gemäss IEC 60127-6 Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Partner UL_Certification_Body Ausgelegt gemäss UL 4248-1 Industrielle Regeleinrichtungen
Partner CSA_Certification_Body Ausgelegt gemäss CSA C22.2 no. 4248.1 Industrielle Regeleinrichtungen


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Partner IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
Partner IEC_Certification_Body Geeignet für Anwendungen gemäss IEC 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
Umwelt_Sicherheit Glow_Wire_Proof SCHURTER AG Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

010020030000000588
LOADING...

Dimension [mm]

Platten Dicke 1mm

Platten Dicke 1.5, 2.0, 3.0mm


Derating Kurven

zulässige Leistungsaufnahme in Watt
Umgebungstemperatur Tu °C


Kurze Variantentabelle FUS Öffne vollständige Tabelle FUS

Halter Kappe Sicherungseinsatz Bestell-Nummer A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung. Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

mit Schlitz 5 x 20 mm 0031.9156  A  ...
mit Schlitz 6.3 x 32 mm 0031.9157  A  ...
Fingergrip 5 x 20 mm 0031.9158  A  ...
Fingergrip 6.3 x 32 mm 0031.9159  A  ...
mit Schlitz 5 x 20 mm 0031.9160 ...
mit Schlitz 6.3 x 32 mm 0031.9161 ...
Fingergrip 5 x 20 mm 0031.9162 ...
Fingergrip 6.3 x 32 mm 0031.9163  A  ...

Oft verkauft.

Verpackungseinheit Kartonschachtel (25 St.)
