DLFP  Linear/Sättigungs-Drossel

Serie: DLFP

Linear/Sättigungs-Drossel

Kostenlose Musteranfrage

7 Varianten


Beschreibung

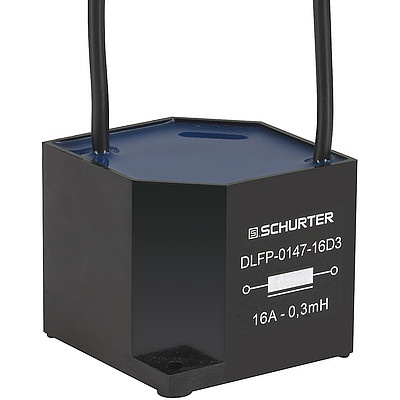

  • Linear/Sättigungs-Drossel
  • Litzenanschlüsse
  • Geringe Geräuschentwicklung durch Einsatz von Eisenpulver Ringkernen, anstelle von herkömmlichen geschachtelten Eisenkernen
  • Voll vergossen

Anwendungen

  • Phasenanschnittsteuerung mit Thyristoren, Triacs oder Transistoren
  • Die Drossel wirkt optimal wenn sie direkt beim Störer (Thyristor, Triac) montiert ist

Bemessungsspannung

bis zu 440 VAC

Bemessungsstrom

5 - 45 A @ Tu 45 °C

Betriebsfrequenz

50 Hz

Anschlusstechnik

THT, Litzenanschlüsse

Gewicht

149 - 1423 g

Material

UL 94V-0

Vergussmasse

UL 94V-0

Isolationsspannung

2 kV eff., Windung zu Umgebung

Klimakategorie

25/100/21 gemäss IEC 60068-1

Umgebungstemperatur

-25 °C bis 100 °C

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

800810060000006051
LOADING...

Dimension [mm]

Gehäuse 25W

Gehäuse 47W

Gehäuse 32W


Schaltbilder

Entstörung bei ohmscher Last, 2-stufig
1) Netz
2) Last
Entstörung einer ohmschen Last, 2-stufig
DFSG: Funkentstör-Sättigungsdrossel
DFK: Funkentstördrossel magn. kompensiert
1) Netz
2) Last
Entstörung bei ohmscher Last, < 10 A, z.B. Dimmerschaltung (DFSGI
1) Netz
2) Last
3) nur bei Schutzklasse I
Entstörung bei induktiver Last
1) Netz
2) Last

Derating Kurven

% des Nennstromes
Zulässige Strombelastung in Abhängigkeit der Umgebungstemperatur


Kurze Variantentabelle DLFP Öffne vollständige Tabelle DLFP

In [A] Ln [mH] Induktivitätsabfall max [%] Bestellnummer
A=Oft bestellt

A=Oft bestellt


Unsere oft bestellten Produkte haben folgende Vorteile:
- Sie sind bereits bei vielen Kunden im Einsatz.
- Sie sind in kurzer Frist ab Lager verfügbar.
- Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein:
Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten:
Kontaktformular

Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

5 1 60 DLFP-0125-0501 ...
8 0.5 60 DLFP-0125-08D5 ...
12 0.5 60 DLFP-0147-12D5 ...
16 0.3 60 DLFP-0147-16D3 ...
25 0.15 60 DLFP-0147-25D2 ...
35 0.05 60 DLFP-0147-35C5 ...
45 0.2 70 DLFP-0132-45D2 ...

Induktivitätsabfall bei In

800810060000006051
LOADING...
