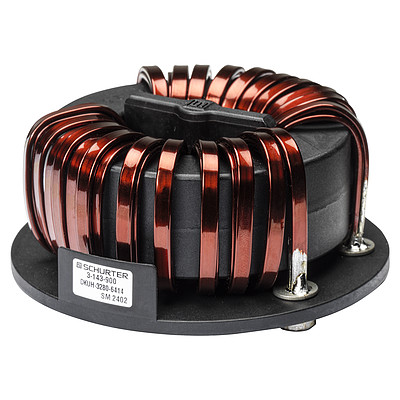

DKUH-1  Kompensierte Hochstromdrossel, 1-phasig

Serie

DKUH-1

Kompensierte Hochstromdrossel, 1-phasig

New_Logo Kostenlose Musteranfrage

4 Varianten


Beschreibung

  • Stromkompensierte Drossel
  • 1-Phasen Drossel
  • THT-Anschlüsse
  • Flansch für Printmontage

Alleinstellungsmerkmale

  • Ultrahohe Nennströme
  • Hohe DC Spannung
  • Offener Aufbau für optimale Kühlung
  • Optionale kundenspezifische Varianten

Anwendungen

  • Frequenzumrichter
  • Ladestationen
  • Energie
  • Photovoltaik
  • Energiespeichersysteme

250 VAC

max. 800 VDC

Bemessungsstrom

50 - 100 A @ Tu 50 °C

Nenninduktivität

7 - 24.3 mH, Tol. -30% +50%

Betriebsfrequenz

0 - 400 Hz

Anschlusstechnik

THT

Gewicht

760 - 890 g

Material

UL 94V-0 Kunststoff

Testspannung

2720 VDC, 2 sec, Windung zu Windung

Klimakategorie

40/100/21 gemäss IEC 60068-1

Umgebungstemperatur

-40 °C bis 100 °C

Kurze Variantentabelle DKUH-1 Öffne vollständige Tabelle DKUH-1

In [A] Ln [mH] Rcu [mΩ] Bestellnummer
Symbole, PCB-Layout, 3D-Modelle Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

50 24.3 2.5 3-143-899 ...
64 14.4 1.4 3-143-900 ...
85 11.5 0.9 3-143-902 ...
100 7 0.35 3-143-903 ...
