Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

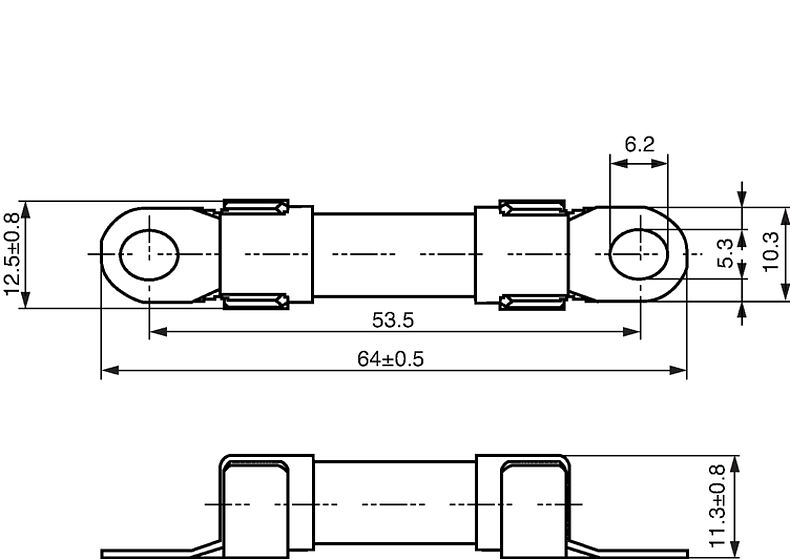

Schraubmontage

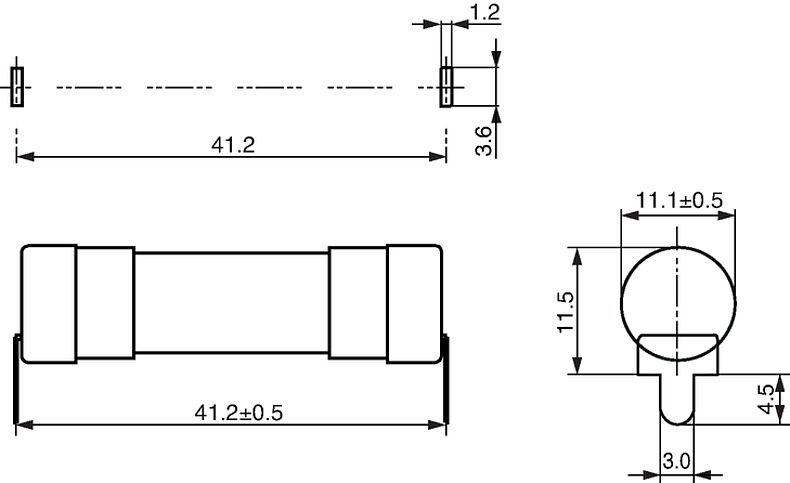

Leiterplatten-Montage

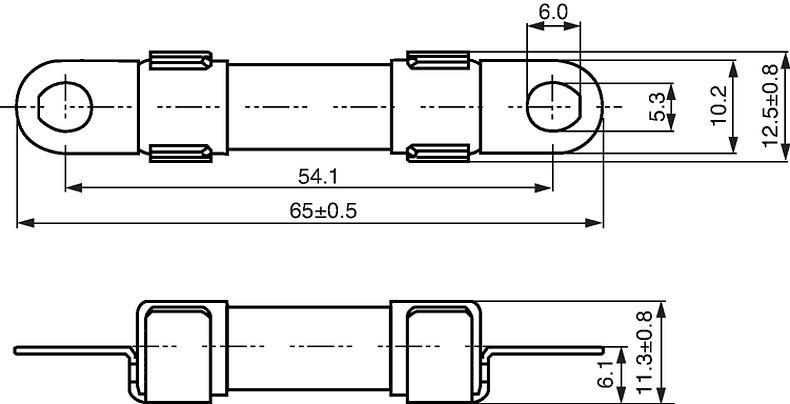

Schraubmontage (Axial)
21 Varianten
Beschreibung
- Hohes Ausschaltvermögen bis zu 20 kA @ 800 VDC
- Vielfältige Einbauvarianten
Alleinstellungsmerkmale
- Speziell für Elektroautos entwickelt
- Sehr hoher Nennstrom bis 50 A
Anwendungen
- Batteriemanagementsystem
- On-Board Ladegerät
- DC/DC Konverter
- Kompressor für Klimaanlagen
- PTC-Heizung
Nennspannung
750 - 800 VDC
Nennstrom
10 - 50 A
Ausschaltvermögen
20 kA
Charakteristik
Flink F
Montage
PCB/THT, Schraub
Zulässige Umgebungstemp.
-40 °C bis 125 °C
Material: Körper
Keramik
Material: Endkappen
Kupferlegierung
Einzelgewicht
13.6 g
Lagerbedingungen
0 °C bis 40 °C, max. 70% r.F.
Stempelung
, Typ, Nennstrom, Nennspannung, Schaltvermögen, CE Markierung, Zulassungen
Lötverfahren
Reflow, Welle
Lötprofil
Lötbarkeit
JESD22-B102E, Method 1
Lötwärmebeständigkeit
JEDEC J-STD-020, Method B
Lötbarkeit
235 °C / 2 sec gemäss IEC 60068-2-20, Test Ta, Methode 1
Lötwärmebeständigkeit
260 °C / 5 sec gemäss IEC 60068-2-20, Test Tb, Methode 1A
Betriebsdauer
MIL-STD-202, Method 108
1000h @ 0.7 x In @ 125°C
Mechanischer Schock
MIL-STD-202, Method 213 Condition C
Widerstandsfähigkeit gegen Lösungsmittel
MIL-STD-202, Method 215
Festigkeit der Anschlüsse
MIL-STD-202, Methode 211A
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: AMO 10.3x38
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|---|---|---|
|
UL | UR Ausweisnummer: E184831 |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |

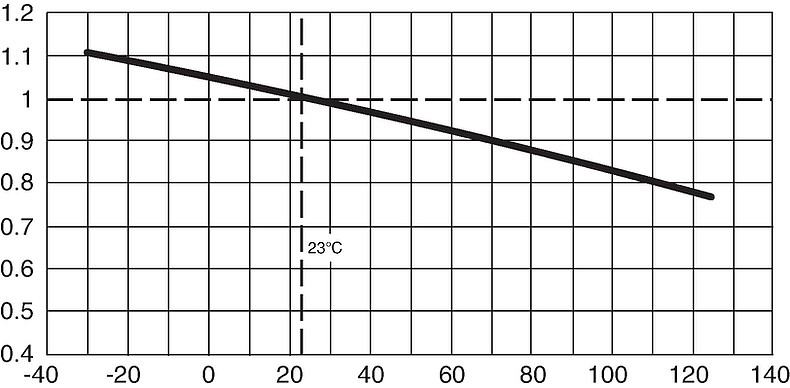

Derating Kurven
Schmelzzeiten
| Nennstrom In | 1.13 x In min. | 1.35 x In max. | 2.0 x In min. | 2.0 x In max. | 3.0 x In min. | 3.0 x In max. | 5.0 x In min. | 5.0 x In max. |
|---|---|---|---|---|---|---|---|---|
| 10 A - 50 A | 60 min | 60 min | 500 ms | 100 s | 100 ms | 15 s | 30 ms | 1 s |

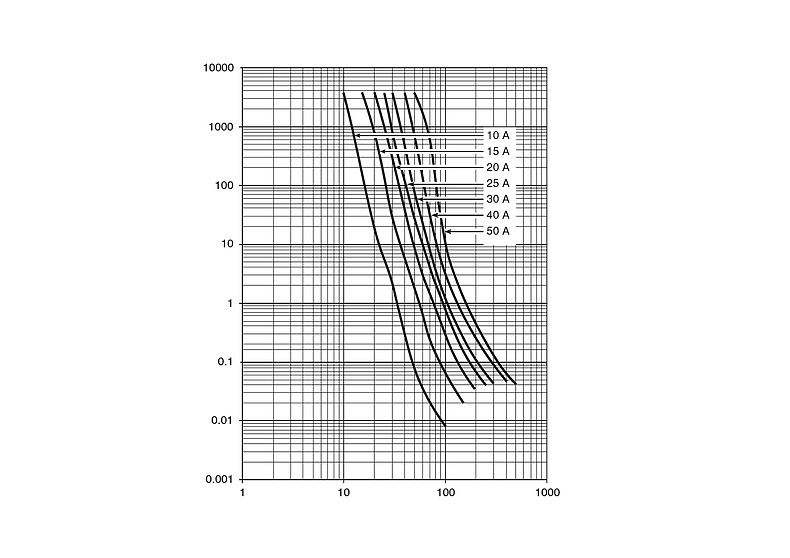

Zeit-Strom-Kennlinien
Kurze Variantentabelle AMO 10.3x38 Öffne vollständige Tabelle AMO 10.3x38
| Nennstrom [A] | Montage | Nennspannung [VDC] |
Bestell-Nummer
|
Symbole, PCB-Layout, 3D-Modelle | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | Schraub | 800 | 3-151-005 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Schraub | 800 | 3-151-006 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Schraub | 800 | 3-151-007 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Schraub | 800 | 3-151-008 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Schraub | 800 | 3-151-009 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Schraub | 750 | 3-151-010 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Schraub | 750 | 3-151-011 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Schraub (Axial) | 800 | 3-151-012 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Schraub (Axial) | 800 | 3-151-013 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Schraub (Axial) | 800 | 3-151-014 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Schraub (Axial) | 800 | 3-151-015 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Schraub (Axial) | 800 | 3-151-016 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Schraub (Axial) | 750 | 3-151-017 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Schraub (Axial) | 750 | 3-151-018 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Leiterplatte | 800 | 3-151-019 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Leiterplatte | 800 | 3-151-020 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Leiterplatte | 800 | 3-151-021 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Leiterplatte | 800 | 3-151-022 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Leiterplatte | 800 | 3-151-023 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Leiterplatte | 750 | 3-151-024 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Leiterplatte | 750 | 3-151-025 |
|
... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1) UL: 20 kA @ 800 VDC bei L/R < 1 ms 2) UL: 20 kA @ 750 VDC bei L/R < 1 ms |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verpackungseinheit | Kartonschachtel (100 St.) |
27.03.2025
