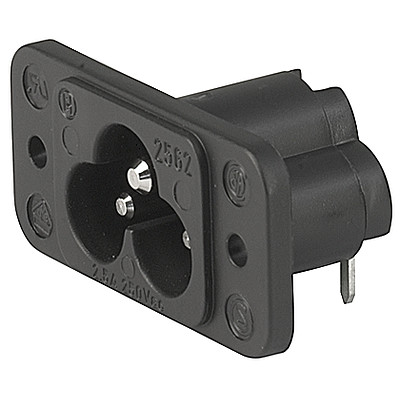

2562  IEC Gerätestecker C6, Schraubmontage, front- oder rückseitig, Löt-, PCB- oder Steckanschluss

Serie: 2562

IEC Gerätestecker C6, Schraubmontage, front- oder rückseitig, Löt-, PCB- oder Steckanschluss

Kostenlose Musteranfrage

3 Varianten


Gerätestecker (Stecker/Dosen)

C6
Stecker Logo
70° C

Beschreibung

  • Einbau in Platten: Schraubbefestigung, Frontseite
  • 1 Funktion: Gerätestecker, Stifttemperatur 70 °C Schutzklasse I
  • Löt- / Steck- / Leiterplattenanschluss

Merkmale

  • Kontaktstifte sind aus vollem Material gedreht

Nenndaten IEC

2.5 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

7 A / 125 VAC; 60 Hz

Spannungsfestigkeit

> 4 kVAC zwischen L-N
> 2 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

IP-Schutzgrad

Frontseite IP20 gemäss IEC 60529

Berührungsschutz

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Material: Gehäuse

PA6, schwarz, UL 94V-0

Gerätestecker/-Dose

C6 gemäss IEC/EN 60320-1
UL 60320-1, CSA C22.2 no. 60320-1 (Für kalte Bedingungen) Stifttemperatur 70 °C, 2.5 A, Schutzklasse I

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: 2562

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE VDE VDE Ausweisnummer: 40034393
Prüfzeichen cURus UL UR Ausweisnummer: E96454


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC Ausgelegt gemäss IEC/EN 60320-1 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Prüfzeichen UL Ausgelegt gemäss UL 60320-1 Norm für Befestigungsstecker und Steckdosen
Prüfzeichen CSA_Group Ausgelegt gemäss CSA C22.2 no. 60320-1 Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

020070210000002431
LOADING...

Abmessungen [mm]

Löt-/Steckanschlüsse

E: Lötanschlüsse kurz: 18.9 mm
E: Lötanschlüsse lang: 22.6 mm
E: Steckanschlüsse 2.8x0.8 mm: 24.9 mm


PCB



Kurze Variantentabelle 2562 Öffne vollständige Tabelle 2562

Anschlüsse L / N Anschluss Erde Konfig. Code Bestell-Nummer

Variantendetails


A=Oft bestellt Kostenloses Muster Bestandsabfrage Distributor ...

Leiterplattenanschluss standard (zusätzlicher Lötanschluss) Leiterplattenanschluss standard (zusätzlicher Lötanschluss) 2562-X-4440-A-200 6160.0002 ...
Lötanschlüsse L=4.8 mm Lötanschlüsse L=4.8 mm 2562-X-2220-A-200 6160.0034 ...
Flachsteckanschluss kurz (2.8 x 0.8 mm) Flachsteckanschluss kurz (2.8 x 0.8 mm) 2562-X-7770-A-200 6160.0081 ...
Die aufgeführten Varianten sollten ab Lager lieferbar sein.
Weitere Ausführungen auf Anfrage
www.schurter.com/kontakt

Verpackungseinheit 50 ST
